Неорганическая
Органическая
Коллоидная
Биологическая
Биохимия
Токсикологическая
Экологическая
Химическая энциклопедия
Советская энциклопедия
Справочник по веществам
Гетероциклы
Теплотехника
Углеводы
Квантовая химия
Моделирование ХТС
Номенклатура
Таблица Менделеева
Неорганические реакции
Органические реакции
Молярные массы
Форматирование формул
Редактор формул
Уравнивание реакций
Электронное строение атомов
Игра «Таблица Менделеева»
Термодинамические свойства
Конвертер величин
Гальванопара
Поиск репетиторов
Форум
Лекарства
Фармацевтика
Термины биохимии
Коды загрязняющих веществ
Стандартизация
Каталог предприятий


Фторкаучуки

Фторкаучуки, синтетические фторсодержащие каучукоподобные полимеры (эластомеры), отличающиеся высокой термостойкостью, негорючестью и устойчивостью к действию многих агрессивных сред. Наибольшее распространение в промышленности получили сополимеры винилиденфторида с гексафторпропиленом или с трифторхлорэтиленом (типа СКФ-26 и СКФ-32; см. табл.) — стабильные при хранении, нетоксичные продукты белого цвета с плотностью 1,80—1,86 г/см3, температурой стеклования около — 20°С и молекулярной массой от 10 тыс. до 1 млн. Основные вулканизующие агенты для фторкаучуков этого типа — диамины и их производные, реагирующие с макромолекулами по метиленовым группам (—СН2—) с образованием сравнительно непрочных поперечных связей С—N. По этой причине в резинах, вулканизованных диаминами, при их эксплуатации в напряжённом (обычно сжатом) состоянии накапливаются большие остаточные деформации. Резины с меньшей остаточной деформацией сжатия могут быть получены методом радиационной вулканизации (в этом случае между макромолекулами образуются прочные поперечные связи С—С), а также при использовании в качестве вулканизующих агентов дикалиевых солей бисфенолов. В состав резиновых смесей на основе фторкаучуков входят обычно наполнители, например сажа, фторид кальция, а также окислы магния и кальция, связывающие HF (его отщепление от макромолекулы при высоких температурах переработки фторкаучуков или эксплуатации изделий вызывает коррозию металлического оборудования).

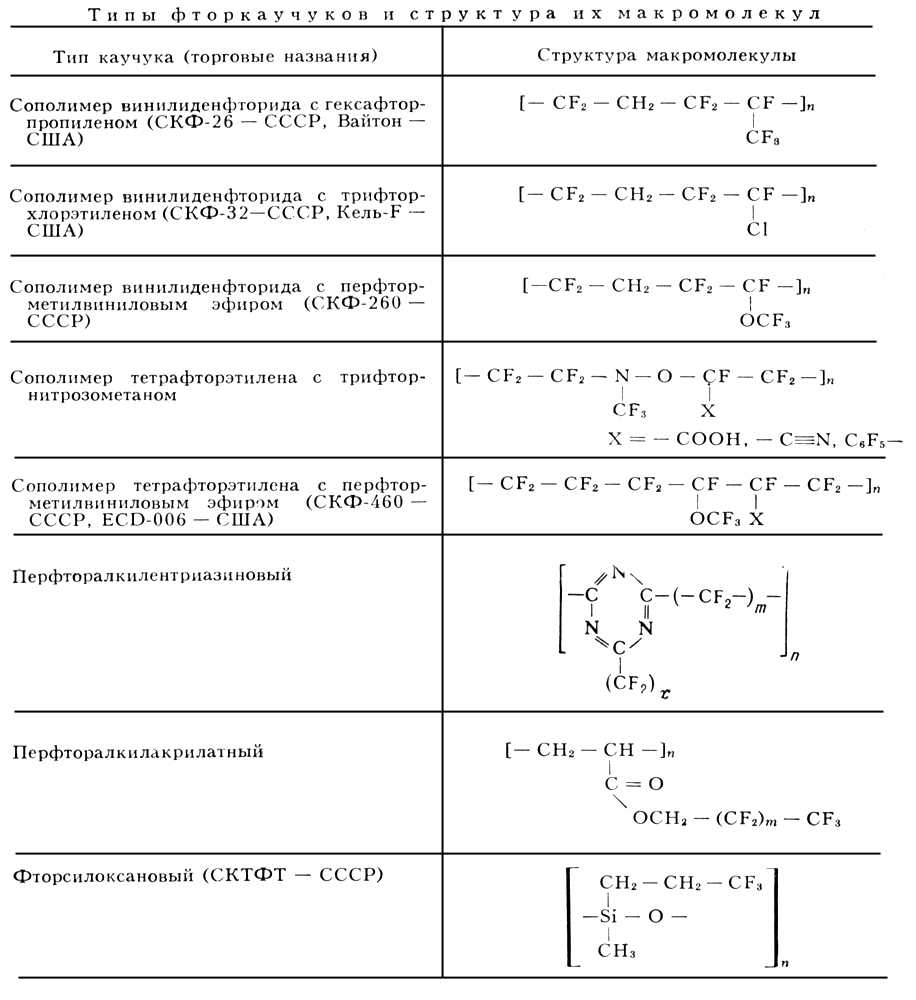

Типы фторкаучуков и структура их макромолекул

Тип каучука (торговые названия)

Структура макромолекулы

Сополимер винилиденфторида с гексафторпропиленом (СКФ-26 — СССР, Вайтон — США)

Сополимер винилиденфторида с трифторхлорзтиленом (СКФ-32 — СССР, Кель-F — США)

Сополимер винилиденфторида с перфторметилвиниловым эфиром (СКФ-260 — СССР)

Сополимер тетрафторэтилена с трифторнитрозометаном

X=—COOH, —СºN, C6F5

Сополимер тетрафторэтилена с перфторметилвиниловым эфиром (СКФ-460 — СССР, ECD-006 - США)

Перфторалкилентриазиновый

Перфторалкилакрилатный

Фторсилоксановый (СКТФТ — СССР)

  Прочность при растяжении резин из СКФ-26 и СКФ-32 составляет 16—27 Мн/м2 (160—270 кгс/см2), относительное удлинение 250—500%. Резины стойки к топливам, маслам, различным окислителям, кислотам, но нестойки к щелочам, кетонам, фреонам и ионизирующим излучениям. Температура длительной эксплуатации резин из СКФ-26 — 200—250°С, из СКФ-32 — 175—200°С; температура кратковременной эксплуатации — соответственно 300 и 250°С. Существенный их недостаток — низкая морозостойкость. Более морозостойкие резины могут быть получены на основе сополимеров винилиденфторида с перфторметилвиниловым эфиром (СКФ-260). температура стеклования фторкаучуков этого типа около — 40°С.

  Резины, стойкие к щелочам, любым растворителям и окислителям, включая фтор, получают из полностью фторированных каучуков, например сополимеров тетрафторэтилена с трифторнитрозометаном (для их вулканизации в макромолекулу вводят третий сомономер, содержащий функциональные группы, например карбоксильные). Такие резины отличаются, кроме того, хорошей морозостойкостью, однако их термостойкость из-за малой прочности связи N—O не превышает 175°С. Более термостойкие резины получают на основе сополимеров тетрафторэтилена с перфторметилвиниловым эфиром (СКФ-460). Хорошие механические свойства этих резин [прочность при растяжении 20—25 Мн/м2 (200—250 кгс/см2), относительное удлинение до 230%] не изменяются после их выдержки на воздухе при температуре около 300°С в течение 1 мес. Достоинство резин на основе СКФ-460 — малая остаточная деформация сжатия даже в условиях эксплуатации при температуре около 250°С. Наибольшей термостойкостью (кратковременно до 370 и длительно до 300°С) характеризуются резины из перфторалкилентриазиновых каучуков, стойкие к кислотам и окислителям, но разрушающиеся в щелочах. Резины на основе некоторых фторкаучуков этого типа морозостойки до —50°С.

  Перфторалкилакрилатные каучуки значительно уступают др. фторкаучукам по термической и химической устойчивости, но обладают высокой масло- и водостойкостью. Маслостойкие фторсилоксановые каучуки (СКТФТ) близки по остальным свойствам к каучукоподобным полиорганосилоксанам, не содержащим в макромолекуле атомов фтора (см. Кремнийорганические каучуки).

  Основной метод синтеза фторкаучуковрадикальная полимеризация мономеров в эмульсии. Применяют фторкаучуки главным образом в производстве уплотнительных деталей, работающих в контакте с маслами, окислителями и другими агрессивными средами при 200°С и выше. Перфторалкилакрилатным латексом пропитывают ткани для спецодежды. Фторкаучуки дороги; используются главным образом в химической промышленности, в авиации и космической технике.



  Лит.: Соколов С. В., Каган Е Г., Иванова Т. Л., Термостойкие эластомеры, «Журнал Всес. химического общества», 1974, т. 19, № 6; Amold R. G., Barney A. L., Thompson D. C., Fluoroelastomers, «Rubber Chemistry and Technology», 1973, v. 46, № 3. См. также лит. при ст. Каучуки синтетические.

  С. В. Соколов.




К ст. Фторкаучуки.


___

     © ХиМиК.ру




Реклама   Обратная связь   Дизайн
