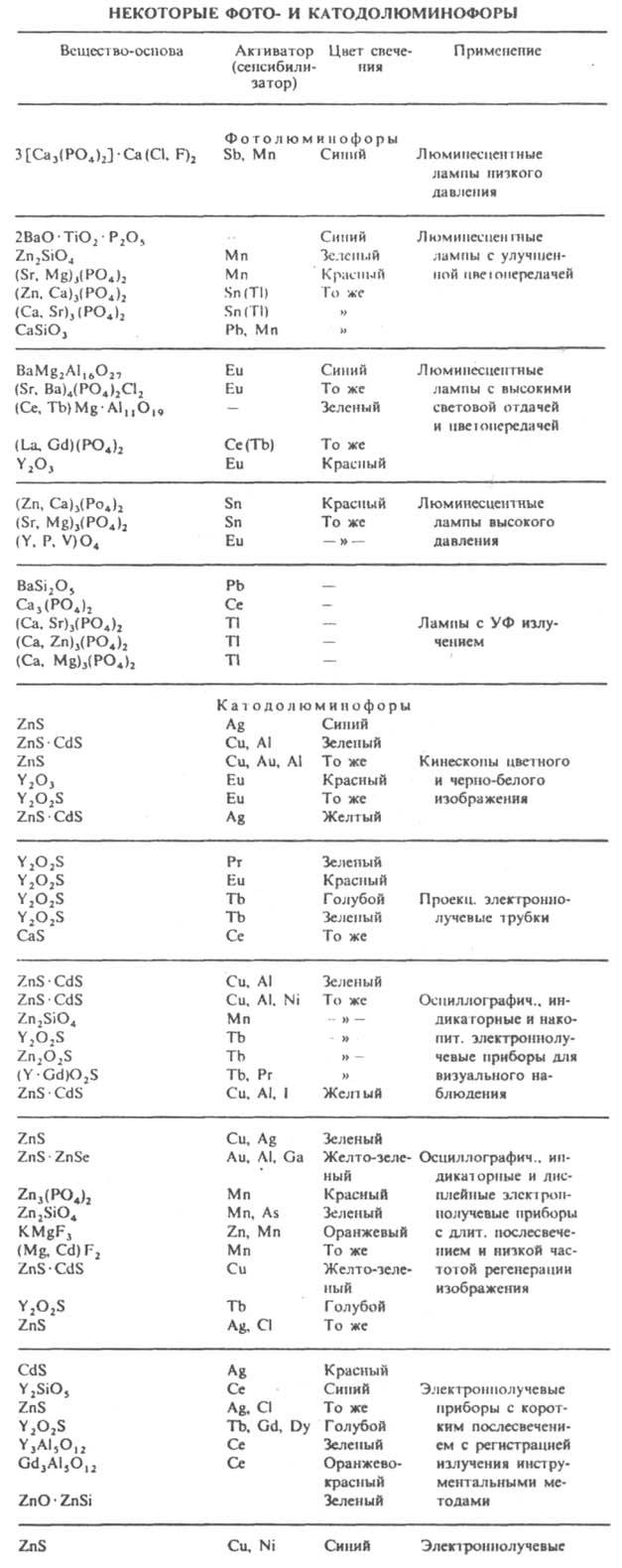

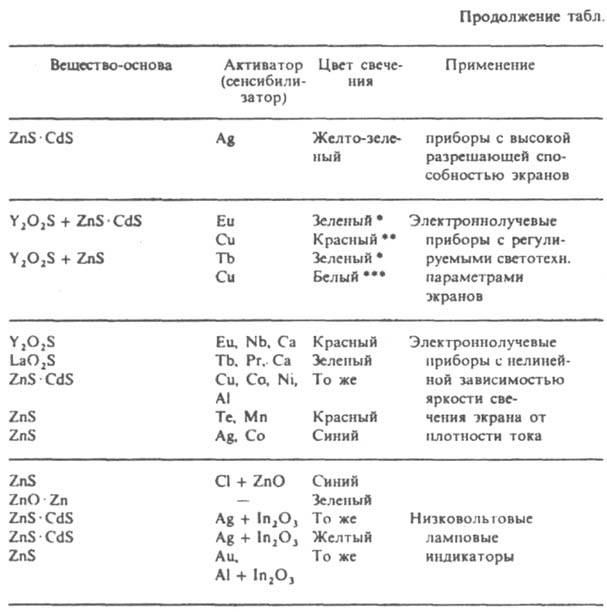

|
![]() |
| ||||||||
![]() |
![]() |
ЛЮМИНОФОРЫНеорганические люминофоры (фосфоры). Их свечение м.б. обусловлено как св-вами в-ва основы, так и наличием примесей - активаторов, к-рые образуют в осн. в-ве центры свечения, соактиватора и сенсибилизатора. Концентрация активатора обычно составляет 10-1-10-3%. Существуют самоактивир. люминофоры, не содержащие активаторов, напр. CaWO4. Люминофоры обозначают ф-лой основы с указанием активатора и сенсибилизатора, часто соактиватора, напр. ZnS : Ag, Ni; в-во после знака ":" - активатор, соактиватор или сенсибилизатор. Большинство неорг. люминофоров имеет кристаллич. структуру и относятся к кристаллофосфорам. Требования к люминофорам - яркость и цвет свечения, длительность послесвечения, дисперсность, термостойкость и др. - определяются параметрами устройств, в к-рых их применяют. Люминофоры обычно используют в виде относительно тонких поликристаллич. слоев (1-100 мкм), наносимых на внутр. пов-сть светящихся - экранов электровакуумных приборов. Состав нек-рых фото- и катодолюминофоров и области их применения представлены в таблице. Фотолюминофоры возбуждаются оптич. излучением в диапазоне от вакуумной УФ до ближней ИК области. наиб. широкое применение фотолюминофоры находят в люминесцентных лампах низкого давления. В лампах для общего освещения используют галофосфат Са -3[Са3(РО4)2].Са(Сl, F)2 : Sb, Mn, в лампах высокого давления с исправленной цветопередачей - смеси на основе фосфатов и силикатов, излучающие в синей, зеленой и красной областях спектра. Свечение возбуждается резонансной линией Hg с l = 253,7 нм. Световая отдача (отношение светового потока лампы к мощности) ламп с галофосфатным люминофором составляет 85 Лм/Вт, ламп со смесями - от 50 до 60 Лм/Вт. Созданы лампы "нового поколения" с люминофорами на основе РЗЭ (алюминаты, фосфаты и др.), сочетающие высокую светоотдачу ( ~ 95 Лм/Вт) с высоким качеством цветопередачи. Фотолюминофоры применяют для исправления цветности ламп высокого давления, ламп, излучающих в УФ области, и т.д. (см. табл.). Катодолюминофоры возбуждаются пучком электронов; используются в экранах кинескопов, в электронных микроскопах, электроннолучевых и радиолокац. установках. В кинескопах цветного изображения применяют люминофоры с синим (lмакс 455 нм), зеленым (lмакс 525 нм) и красным (lмакс 612 и 620 нм) цветом свечения. Их наносят на экран кинескопа в виде точек, расположенных треугольником, или чередующихся полос. Суммарный цвет изображения получается при сложении трех цветов свечения нанесенных люминофоров и зависит от соотношения их яркостей. Для получения хорошей цветопередачи цвет свечения исходных люминофоров должен быть по возможности более насыщенным, для чего поверхность "синего" люминофора пигментируют СоАl2О4, а "красного" - Fe2O3. ![]() ![]() * При напряжении 6 кВ. ** При напряжении 14 кВ. *** При напряжении 12 кВ.
Покрытие кинескопов черно-белого изображения состоит из смеси люминофоров, имеющих синий и желто-зеленый (lмакс 560 нм) цвет свечения, обеспечивающих в целом белый свет свечения кинескопа. Для повышения контрастности используют пигментирование "синего" люминофора красителем.
Электролюминофоры возбуждаются переменным или постоянным электрич. полем. Hаиб. распространенные электролюминофоры - ZnS : Сu и Zn(Cd)S(Se) : Сu. В зависимости от введенного дополнительно к Сu соактиватора (Сl, Аl, Вr, Са или Mn) получают люминофоры, обладающие голубым, зеленым, желтым, оранжевым и красным цветом свечения.
Рентгенолюминофоры возбуждаются рентгеновскими лучами; применяются при рентгенологич. обследованиях человека и в пром. дефектоскопии. Люминофоры CaWO4 нашел применение в мед. экранах, пром. рентгенографии с использованием малосeребряных материалов и дефектоскопии при высоких напряжениях. В разл. типах мед. рентгенологич. экранов применяют также BaSO4 : Pb; (Sr,Ba)SO4 : Eu; BaF,Cl : Eu; Ba3(PO4)2 : Eu; LaOBr : Tb,Yb; ZnS : Ag; ZnS.CdS : Ag; CsI : Tl.
Радиолюминофоры возбуждаются радиоактивным излучением; применяются для дозиметрии и радиометрии. При дозиметрии обычно используют св-во нек-рых люминофоров высвечивать при повышении т-ры энергию, запасенную при возбуждении. Для дозиметрии g- и рентгеновского излучения применяют LiF : Mg,Ti и MgB4O7 : Dy, для быстрых нейтронов - CaS : Na, Bi, Zn; для a-радиометрии - ZnS : Ag.
Среди неорг. люминофоров большое практич. применение находят также люминесцирующие стекла. Их получают при варке стекла, добавляя в шихту активаторы, чаще соли РЗЭ или актиноиды. Стекла обладают хорошей оптич. прозрачностью и могут применяться в качестве лазерных материалов, а также визуализаторов изображения.
Страница «ЛЮМИНОФОРЫ» подготовлена по материалам химической энциклопедии. |
|
|||||||
![]() | ![]() | |||||||||
![]() © ХиМиК.ру | ![]() |
|
