ВЛАГОПРОНИЦАЕМОСТЬ полимеров, способность полимерных материалов пропускать водяные пары при наличии перепада давления последних. Зависит от хим. состава и структуры полимера, концентрации воды в нем и т-ры. Коэф. влагопроницаемости (W)определяется массой паров воды, прошедшей в единицу времени через единицу площади при единичных толщине и перепаде давления водяных паров; связан с коэф. р-римости (5) и коэф. диффузии (D)ур-нием: W= DS. Диффузия паров воды в гидрофобных полимерах (полиолефинах, фторопластах, фенопластах и др.) происходит так же, как диффузия инертных газов (см. Газопроницаемость). Гидрофильные полимеры (напр., целлюлоза, поливиниловый спирт, полиамиды) содержат полярные группы, способные образовывать с водой водородные связи. Коэф. диффузии таких полимеров зависят от содержания в них воды. Изменение D с содержанием воды в полимере м. б. оценено с хорошим приближением по формуле:
где D0-коэф. диффузии при содержании воды в полимере, стремящемся к нулю, с - содержание воды на 100 г полимера.
Коэф. влагопроницаемости уменьшается с понижением гидрофильности, увеличением степени
кристалличности полимера и числа поперечных хим. связей между макромолекулами

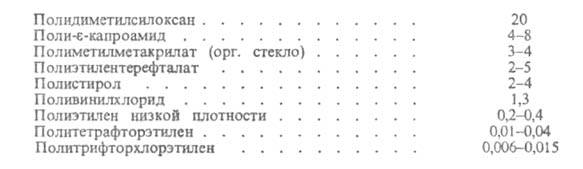

в сетчатых полимерах. Ниже приведены значения коэф. влагопроницаемости для нек-рых полимерных
пленок при 20-25 °С (W*10-8, г/см*ч*мм рт. ст.):
Коэф. влагопроницаемости может быть определен манометрич., весовым, радиоизотопным и др. методами. В манометрич. методе измеряют скорость изменения давления в вакуумированной камере, "замкнутой" испытуемой пленкой; в камеру через пленку поступают пары воды. Очень просты весовые методы. По одному из них периодически взвешивают содержащий воду стаканчик, "замкнутый" испытуемой пленкой и помещенный в эксикатор с осушителем. Для определения влагопроницаемости чаще используют нестандартные устройства и приспособления.
===
Исп. литература для статьи «ВЛАГОПРОНИЦАЕМОСТЬ»: Конструкционные свойства пластмасс под ред. Э. Бэра, пер.
с англ., М., 1967; Ван Кревелен Д. В., Свойства и химическое строение полимеров,
пер. с англ., М., 1976, с. 291-307; Воробьева Г. Я., Химическая стойкость
полимерных материалов, М., 1981; Бухина М. Ф., Техническая физика эластомеров,
М., 1984. Н.Н.Павлов.
Страница «ВЛАГОПРОНИЦАЕМОСТЬ» подготовлена по материалам химической энциклопедии.
