Неорганическая
Органическая
Коллоидная
Биологическая
Биохимия
Токсикологическая
Экологическая
Химическая энциклопедия
Советская энциклопедия
Справочник по веществам
Гетероциклы
Теплотехника
Углеводы
Квантовая химия
Моделирование ХТС
Номенклатура
Таблица Менделеева
Неорганические реакции
Органические реакции
Молярные массы
Форматирование формул
Редактор формул
Уравнивание реакций
Электронное строение атомов
Игра «Таблица Менделеева»
Термодинамические свойства
Конвертер величин
Гальванопара
Форум
Лекарства
Фармацевтика
Термины биохимии
Коды загрязняющих веществ
Стандартизация
Каталог предприятий


РЕЗОРЦИНО-АЛЬДЕГИДНЫЕ СМОЛЫ

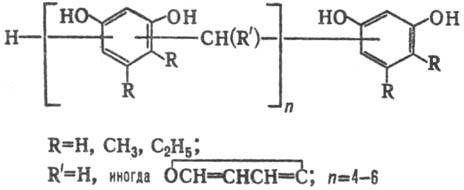

РЕЗОРЦИНО-АЛЬДЕГИДНЫЕ СМОЛЫ, феноло-альде-гидные смолы, получаемые поликонденсацией резорцина или его гомологов с альдегидами (гл. обр. с формальдегидом), общей ф-лы:


Метиленовые мостики, связывающие дигидроксифенилено-вые ядра, находятся гл. обр. в орто-, пара-положениях по отношению к обеим группам ОН. Поскольку при взаимод. с формальдегидом резорцин значительно более активен, чем фенол, поликонденсацию можно проводить в отсутствие катализатора при комнатной т-ре. Энергия активации процесса 4,5 кДж/моль, скорость минимальна при рН 3,5.

Наиб. распространены термопластичные резорцино-фор-мальдегидные смолы, к-рые в пром-сти получают в водной или водно-спиртовой среде (кат.-NaOH, ацетат Zn или др.), используя избыток резорцина (1 моль на 0,5-0,65 моля формальдегида). На первой стадии при 40-60 °С получают преим. изомерные дигидроксибензиловые спирты, на второй-при 100°С происходит их конденсация между собой и с резорцином с образованием олигомеров (см. ф-лу). В случае необходимости полученную смолу высушивают под вакуумом до твердого состояния.

Меньшее практич. применение находит смола на основе резорцина и производного формальдегида-гексаметилен-тетрамина (т. наз. гексарезорциновая смола), аналогичная по строению резорцино-формальдегидной смоле, полученной в присут. аммиака, а также термореактивная резор-цино-фурфурольная. При получении первой молярное соотношение в поликонденсации резорцина и гексаметилентетра-мина составляет 12:1, при синтезе второй соотношение резорцина и фурфурола близко к эквимолярному (кат.-NaOH).

В пром-сти выпускают твердые резорцино-альдегидные смолы или их водные р-ры. Произ-во осуществляют периодич. способом по одно-аппаратной схеме.

Резорцино-альдегидные смолы-твердые хрупкие в-ва от желтого до темно-коричневого цвета; хорошо раств. в воде и полярных р-рителях. Для смолы на основе СН26 мол. м. 500-600; т. каплепад. 80-90 °С; эти смолы содержат 26-28% своб. резорцина. Гексарезорциновая смола-мол. м. 600-700; т. каплепад. 70-90°; содержит 34-36% своб. резорцина, 1,5% связанного азота; влажность 2-3%; вязкость 50%-ного спиртового р-ра 0,11-0,15 Па-с. Резорцино-фурфурольная смола-мол. м. 800-1000; т. каплепад. 65-100°С; влажность 4-5%; вязкость 50%-ного спиртового р-ра 0,05-0,1 Па-с.

Водные 55-60%-ные р-ры резорцино-альдегидных смол имеют время истечения 15-30 с (вискозиметр ВЗ-1), рН 7,5-9; жизнеспособность при комнатной т-ре после смешения с отвердителем составляет 2 ч, срок хранения-от 6 мес до 1 года, что значительно больше, чем карбамидных и резольных смол на основе фенола. В отличие от последних способность резорцино-альдегидных смол растворяться в воде не снижается при хранении.

Резорцино-альдегидные смолы обладают высокой адгезией к древесине, в меньшей степени-к синтетич. волокнам, пластмассам, цементу, керамике. Их часто модифицируют фенолом, каучуками, полигетероариленами, поливинилацеталями, полиамидами, к-рые вводят на стадии получения или в готовую смолу. Модифицир. смолы проявляют высокую адгезию к металлам, резинам, фторопластам.

Резорцино-альдегидные смолы можно отверждать в нейтральной, кислой и слабощелочной среде при 15-150°С; отвердителем служит гл. обр. дополнит. кол-во формальдегида (10-15 мае. ч. пара-форма на 100 мае. ч. смолы или его 50%-ный спиртовой р-р). Св.-ва резорцино-альдегидных смол, отвержденных параформом: aраст 70 МПа, модуль упругости 2800 МПа, относит. удлинение 1,3%. Резорцино-фурфурольная смола отверждается без отверди-теля при 160-200 °С.

Применяют резорцино-альдегидные смолы в осн. как клеи холодного отверждения, используемые гл. обр. для изготовления несущих деревянных конструкций, и пропиточные составы для всех видов шинного корда и РТИ.

Произ-во резорцино-альдегидных смол составляет ок. 5% от произ-ва смол на основе фенола и ограничено высокой стоимостью резорцина.

Лит.: Энциклопедия полимеров,-т. 3, М., 1977, с. 325; Кноп А., Шейб В., Фенольные смолы и материалы на их основе, пер. с англ., М., 1983; Фрей-дин А. С., Полимерные водные клеи, М., 1985. О. С. Матюхина.


     © ХиМиК.ру




Реклама   Обратная связь   Дизайн
