ПОЛИФЕНИЛЕНЫ. Однозначного определения в литературе нет. К полифениленам можно отнести полимеры, содержащие в основной цепи соединенные непосредственно друг с другом фениленовые группы (в т.ч. замещенные), последовательность к-рых может прерываться мостиковыми атомами или группами атомов. Известны полифенилены линейной и трехмерной структур, образование к-рых определяется методами их синтеза.

Получение. 1) Окислит. дегидрополиконденсация мономеров в присут. системы к-та Льюиса-окислитель.

В качестве мономеров используют бензол, из к-рого с количеств. выходом образуется неплавкий и нерастворимый n-полифенилен (кат.-А1С13-СuС12; 80 °С), бифенил, о- и м-тер-фенилы и др. ароматич. соед., а также разл. смеси этих соед. (напр., бензола и 1,3,5-трифенилбензола). Из смесей получены р-римые сополимеры, из к-рых можно формовать изделия. Для получения практически ценных изделий из р-римых полифениленов их превращ. в сшитые полифенилены, для чего, напр., предварительно смешивают с n-ксилиленгликолем, а затем формуют изделие, к-рое и подвергают отверждению в присут. n-толуол-сульфокислоты. Из алкилбензолов, хлор- или фторбензола, дифенил-оксида или дифениламина получены низкомолекулярные полифенилены.

2) Полиарилирование ароматич. соед. при термич. разложении ароматич. дисульфохлоридов.

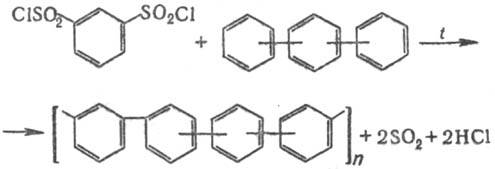

Для синтеза используют обычно м-бензолдисульфохло-рид и смесь изомерных терфенилов; р-ция протекает по схеме:


Процесс проводят в две стадии: при 255-275 °С получают р-римый и плавкий полифенилен, затем из смеси его с м-бензол-дисульфохлоридом формуют изделия, к-рые отверждают при 300-325 °С. В результате образуется неплавкий и нерастворимый полифенилен.

3) Взаимодействие по р-ции Дильса-Альдера диэтинильных ароматич. соед. и бис-тетраарилциклопентадиенонов (тетрациклонов) или бис-2-пиронов с послед. ароматизацией.

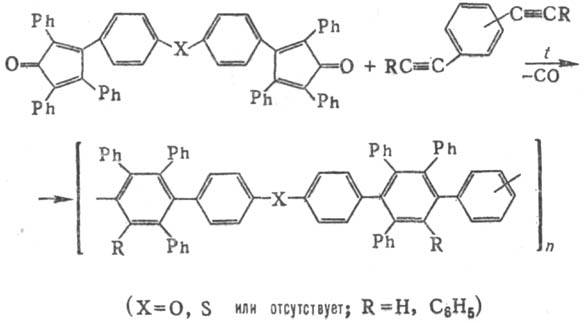

Из тетрациклонов получают при 180-250 °С фенилирован-ные полифенилены (мол. м. 20000-100000) по схеме:


При взаимод. n-фенилен-бис-2-пирона с n-диэтинилбен-золом получен неплавкий и нерастворимый кристаллический n-полифенилен.

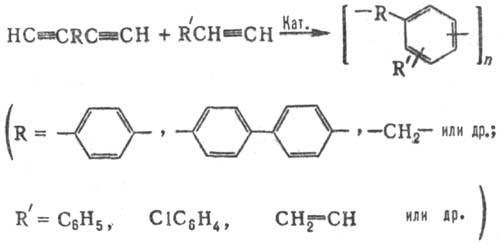

4) Полициклотримеризация (см. Полициклизация)ди-и моноэтинильных соед. по схеме:


На первой стадии в р-ре в присут. катализатора, напр. Циглера-Натты (С2Н5)2 А1С1-ТiС14, получают плавкие и р-римые форполимеры, содержащие концевые этинильные группы, на второй при 200-300 °С (обычно при переработке их в изделия) образуются сетчатые полифенилены.

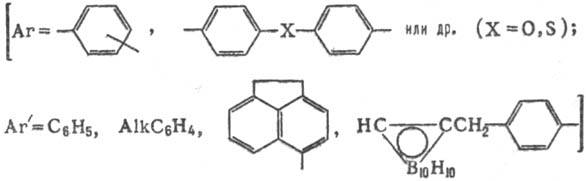

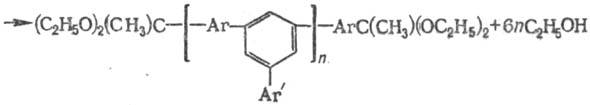

5) Полициклоконденсация кеталей ди- и моноацетилари-ленов в присут. кислых катализаторов по схеме:




Процесс проводят в две стадии, как и в предыдущем методе. Из смеси ди- и моноацстилароматич. соед. в присут. триэтилортоформиата НС(ОС2Н5)3 вначале получают форполимер, к-рый м. б. модифицирован одним из способов: 1) концевые ацетильные группы превращают в группы, способные к полимеризации или циклотримеризации; 2) вводят в цепь полифенилена способные к полимеризации фрагменты, напр. аценафтиленовые группы. На второй стадии получают полифенилен трехмерной структуры, осуществляя полимеризацию и (или) циклотримеризацию модифицир. форполимера или взаимод. немодифицир. форполимера с отвердителем, напр. с кремнийорг. соед., содержащим концевые группы SiH.

Полифенилены получают также каталитич. поликонденсацией гало-генопроизводных ароматич. соед. по р-циям Вюрца-Фит-тига, Ульмана, Гриньяра и т.д., разложением бис-диазо-ниевых солей в присут. CuCl по р-ции Гомберга-Бахмана-Хея и мн. др. методами.

Совр. тенденции развития методов синтеза полифениленов заключаются в разработке способов получения плавких и р-римых форполимеров, содержащих, как правило, реакционноспо-собные функц. группы, к-рые при переработке превращаются в сетчатые полимеры.

Свойства и применение. Полифенилены-твердые аморфные или кристаллич. в-ва. Их св-ва зависят от мол. массы и строения макромолекулы, напр. от наличия заместителей в бензольных кольцах, изомерии фениленовых групп, наличия не-фениленовых звеньев и разветвленности.

n-Полифенилен -неплавкий и нерастворимый в орг. р-рителях кристаллич. полимер. Фенилированные полифенилены, полученные по методу 3,-аморфные полимеры; хорошо раств. в толуоле, хлороформе и др. орг. р-рителях.

Для полифениленов характерны высокие тепло- и термостойкость (300-600 °С), высокие коксовые числа и, как правило, очень высокая хим. стойкость (даже к к-там и щелочам), высокая радиац. и абляц. стойкость, обычно хорошие диэлектрич. и др. ценные св-ва.

Полностью ароматические полифенилены можно гидрировать, сульфировать, нитровать и т.д., т.е. они вступают в р-ции, характерные для низкомол. ароматич. соединении. Сульфированные полифенилены раств. в смесях ацетон-вода и при сплавлении со щелочами превращ. в гидроксизамещенные полифенилены. Нитрозамещенные полифенилены восстанавливаются в аминозамещенные.

В широком пром. масштабе полифенилены пока не производятся; в небольших кол-вах выпускается п-полифенилен в США (под торговым назв. эймак-221).

Лит.: Энциклопедия полимеров, т. З, М., 1977, с. 74-77; Тепляков М. М. [и др.], "Высокомол. соед.", А., 1990, т. 32, с. 1683-90; Kovacic P., Jones M. В., "Chem. Rev.", 1987, v. 87, p. 357-79; Teplyakov М. М. [a.e.], "Makromol. Chem.", 1990, v. 191, p. 801-07; Rehahn M., Schliiter A.-D., Wegner G., "Macromol. Chem.", 1990, v. 191, p. 1991-98. M. M. Тепляков.
