СЕРЕБРО (Argentum) Ag, хим. элемент I гр. периодич. системы, ат. н. 47, ат. м. 107,8682; относится к благородным металлам. Природное серебро состоит из двух стабильных изотопов: 107Ag (51,35%) и 109Ag (48,65%). Поперечное сечение захвата тепловых нейтронов для прир. смеси изотопов 6,2·10-27 м2. Конфигурация внеш. электронных оболочек атома 4s24p64d105s1; степени окисления + 1 (наиб. устойчива), + 2 и +3; энергии ионизации при переходе Ag0 : : Ag+ : Ag2+ 7,57632, 21,487 эВ; сродство к электрону 1,301 эВ; электроотрицательность по Полингу 1,93; атомный радиус 0,145 нм, ионные радиусы (в скобках даны координац. числа), нм: Ag+ 0,100 (4) и 0,115 (6), Ag2+ 0,079 (4) и 0,094 (6). Серебро-самый распространенный из благородных металлов, его содержание в земной коре оценивают в 7·10-6 % по массе, в морской воде -1,5·10-8-2,9·10-7 %, пресной -2,7·10-8 %. Известно более 60 серебросодержащих минералов, делящихся на 6 групп: самородное серебро и сплавы его с Си и Аu; простые сульфиды серебра -акантит и аргентит Ag2S; теллуриды и селениды серебра-гессит Ag2Te, науманит Ag2Se, эвкайрит AgCuSe и др.; антимониды и арсениды серебра-дискразит Ag3Sb и др.; галогениды и сульфаты серебра - кераргирит AgCl, аргентоярозит AgFe3(SO4)2(ОН)6 и др.; сложные сульфиды, или тиосоли, типа nAg2S·mM2S3, где М = As, Sb, Bi, напр. пираргирит Ag3SbS3, прустит Ag3AsS3, полибазит (Ag, Cu)16Sb2S11 и т.п. Все минер. месторождения делятся на собственно серебряные руды, в к-рых содержание серебра превышает 50%, и комплексные полиметаллич. руды цветных и тяжелых металлов с содержанием серебра не выше 10-15%. Комплексные месторождения обеспечивают примерно 80% добычи серебра (в качестве побочного продукта переработки сульфидных руд) в зарубежных странах, причем 40-50% из этого кол-ва серебра извлекают из цинковых руд, по 15-20%-из кобальтовых и медных, а остальное-из сурьмяных и смешанных руд. Осн. месторождения таких руд сосредоточены в Мексике, Канаде, Австралии, Перу, США, Боливии и Японии. На долю указанных стран приходится 70-80% добычи первичного серебра. Общие запасы серебра в развитых и развивающихся странах 505 тыс. т (1986), в т. ч. подтвержденные 360 тыс. т.

Свойства. Серебро-белый блестящий металл, в тонких пленках и проходящем свете-голубого цвета. Кристаллизуется в гранецентрир. кубич. решетке, а = 0,4086 нм, z = 4, пространств. группа Fm3m; т. пл. 961,93 °С, т. кип. 2167°С; плотн. 10,491 г/см3; 4064-23.jpg 25,36 Дж/(моль·К); DHпл 11,30 кДж/моль, DHисп 251,5 кДж/моль; 4064-24.jpg 42,55 Дж/(моль·К); ур-ния температурной зависимости давления пара над жидким серебром lgp(aтм) = -1,368·104/Т+ 5.615, плотн. жидкого серебра d = = 10,465 - 9,67·10-4 Т г/см3; tкрит 4395°С, pкрит 33,6 МПа и uкрит 339 см3/моль. Серебро обладает наиб. теплопроводностью и электрич. проводимостью: r 1,59 (0°С) и 8,4 мкОм·см (960 °С), теплопроводность 419 (293 К) и 377 Вт/(м·К) при 773 К. Примеси в серебре уменьшают его · теплопроводность и электрич. проводимость. Серебро диамагнитно, его магн. восприимчивость (—0,181·10-9) не зависит от т-ры; коэф. Холла —0,9·1010. Серебро обладает высокой отражат. способностью: в ИК диапазоне степень отражения лучей составляет 98%, в видимой области спектра-95% и снижается до 10% при длине волны 320 нм. Серебро-мягкий и пластичный металл; предел текучести составляет 10-50 МПа; твердость по Бринеллю 245-250 МПа, по Виккерсу 148-154 МПа; модуль упругости 82,7 ГПа, модуль сдвига 30,3 ГПа.

Из благородных металлов серебро-наиб. реакционноспособно. Тем не менее серебро химически мало активно и легко вытесняется из своих соед. более активными металлами. Углем, Н2 и др. восстановителями ионы серебра восстанавливаются до Ag0. Стандартный электродный потенциал Ag+/Ag0 0,799 В. При комнатной т-ре серебро не взаимод. с О2 воздуха, но при нагр. до 170°С покрывается пленкой оксида Ag2O. Озон в присут. влаги окисляет серебро до высших оксидов-Ag2O2 и Ag2O3. При взаимод. нагретого серебра с S или Н2S в присут. О2 образуется серебра сульфид Ag2 S. Халькогены, фосфор, мышьяк и углерод реагируют с нагретым серебром с образованием соответствующих бинарных соединений. Серебро легко раств. в разб. и конц. HNO3 с образованием серебра нитрата AgNO3. При нагр. Ag раств. и в конц. H2SO4, давая сульфат Ag2SO4. Галогены в присут. влаги, а также конц. галогеноводород-ные к-ты медленно реагируют с металлическим серебром, давая серебра галогениды AgX. В присут. О2 серебро легко раств. в р-рах цианидов щелочных металлов с образованием комплексных цианидов M1[Ag(CN)2]. Расплавл. щелочи и орг. к-ты не действуют на металлическое серебро.

Известны многочисл. комплексные соединения серебра, в к-рых координац. число серебра равно 2, 3 и 4.

Большинство соед. Ag(I) плохо раств. в воде, за исключением AgF, AgNO3, AgClO4 и AgClO3. Соли серебра-бесцв. или слегка желтоватые в-ва. На свету почти все соед. Ag(I) разлагаются до свободного серебра и при этом окрашиваются в серый или черный цвет, что используется в фотографии. Соединения серебра термодинамически мало устойчивы, причем углерод- и азотсодержащие соед. Ag(I) способны к разложению со взрывом.

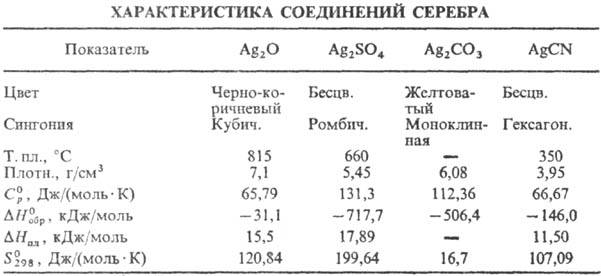

Оксид Ag(I) (гемиоксид) Ag2O при нагр. выше 100°С разлагается до Ag и О2; р-римость в воде 1,3·10 3 г в 100 г воды (см. также табл.); водные р-ры Ag2O имеют щелочную р-цию вследствие частичного образования AgOH; в водной суспензии легко восстанавливается до металлического серебра водородом, СО, металлами и др. восстановителями; раств. в к-тах, водном NH3, цианидах и тиосульфатах щелочных металлов с образованием соответствующих простых и комплексных солей Ag(I); теряет на свету О2; диамагнитен; получают при обработке р-ра AgNO3 щелочами, применяют в гопкалитовых патронах противогазов, как окислитель в орг. синтезе; водные р-ры-антисептич. ср-во. Монооксид Ag2O2 (или AgIAgIIIO2)-серые кристаллы моноклинной сингонии; разлагается выше 100 °С;4064-25.jpg —24,7 кДж/моль; получают окислением серебра или Ag2 О озоном, анодным окислением серебра, используют для изготовления электродов в серебряно-цинковых элементах и аккумуляторах.

Гидроксид AgOH, по непроверенным сведениям, м.б. получен в виде неустойчивого белого осадка при обработке р-ра AgNO3 в этаноле спиртовым р-ром КОН при — 45 °С; обладает амфотерными св-вами с преобладанием диссоциации по щелочному типу; для бесконечно разб. р-ров 4064-26.jpg -124,36 кДж/моль, 4064-27.jpg61,70 Дж/(моль · К).

Сульфат Ag2SO4 при 427°С переходит из ромбич. a-модификации в гексагон. b-модификацию, DH перехода 18,64 кДж/моль; выше 1100°С разлагается до Ag, SO2 и О2; р-римость в воде 0,8 г в 100 г при 20°С; в сернокислотных р-рах легко восстанавливается FeSO4, Zn и Mg до Ag0; получают действием конц. H2SO4 на Ag или Ag2O или обменной р-цией р-римых солей серебра с сульфатами металлов, в избытке H2SO4 образуются гидросульфат AgHSO4 и ад-дукты Ag2SO4 c H2SO4.

Карбонат Ag2СО3 выше 120 °С разлагается до Ag, CO2 и О2; р-римость в воде 3·10-3 г в 100 г, раств. в водном NH3, цианидах и тиосульфатах щелочных металлов, с карбонатами др. металлов образует двойные карбонаты; получают действием р-ров карбонатов или гидрокарбонатов металлов на AgNO3.

Цианид AgCN практически не раств. в воде (2·10-5 г в 100 г), в водном р-ре с избытком KCN образует комплексный цианоаргентат K[Ag(CN)2], при действии к-т на цианоаргентаты выделяется синильная к-та HCN; получают действием р-ров KCN или NaCN на стехиометрич. кол-во AgNO3; компонент электролитов при гальванич. серебрении, применяют также в произ-ве нитрилов и изо-нитрилов; ПДК 0,3 мг/м3 (в пересчете на HCN).


Специфич. хим. св-во серебра-способность легко образовывать коллоидное серебро в р-ре при восстановлении соединений серебра или при диспергировании компактного металла. Золи серебра окрашены в разл. цвета-от фиолетового до оранжевого—в зависимости от размера частиц металла и способа получения золя. Серебро в коллоидном состоянии-энергичный восстановитель, катализатор окисления, бактерицидный препарат (колларгол, протаргол). Бактерицидные св-ва присущи и металлическому серебру: при концентрации серебра в р-ре 40-200 мкг/л погибают неспоровые бактерии, а при более высоких концентрациях - споровые.

Серебро хорошо адсорбирует газы, такие, как Н2, О2, Аr и др. Так, при 500 °С Ag может поглощать до 5 объемов О2. При охлаждении жидкого серебра, содержащего растворенный в нем О2, выделение газа может происходить со взрывом.

Серебро образует множество интерметаллидов и сплавов с др. металлами. Так, с Pd и Аu серебро дает непрерывный ряд твердых р-ров, с Сu, Ni и Pb-эвтектич. сплавы, а с остальными металлами - интерметаллиды разл. состава. Введение металлов в серебро часто улучшает его мех. и хим. св-ва.

Получение. Первая стадия переработки всех серебросо-держащих руд-флотац. и гравитац. обогащение. Дальнейшие методы выделения серебра зависят от типа руды и содержания серебра и делятся на пирометаллургич. и гидрометаллургические. Полиметаллич. сульфидные руды не поддаются прямой гидрометаллургич. переработке и их вначале подвергают обжигу-окислительному, восстановительному (или хлорирующему). При обжиге свинцовых руд Ag2S концентрируется в оксиде Рb и затем в металлич. Рb. Для выделения серебра из Рb применяют методы Паркеса и Паттинсо-на. По методу Паркеса серебросодержащий Рb плавят вместе с Zn и серебро концентрируется в Zn в виде интерметаллидов. После отгонки Zn остаток купелируют (нагревают в печи в потоке воздуха) и отделяют сырое металлическое серебро от оксидов остальных металлов.

По методу Паттинсона серебросодержащий Рb медленно охлаждают и при этом вначале кристаллизуется чистый Рb, к-рый отделяют от расплава; остается сплав Рb с Ag с содержанием серебра 2-3%, к-рый перерабатывают далее купелированием.

При переработке медных руд после окислит. и восстановит. плавок получают сплавы Сu с Ag, из к-рых серебро выделяют электролизом. Из сплава отливают аноды и при их растворении Си осаждается на катоде, а серебро концентрируется в шламе.

Собственно серебряные руды перерабатывают после обогащения методом цианирования, для чего руду обрабатывают в водном р-ре NaCN или KCN в присут. О2 и затем серебро извлекают из комплексных цианидов восстановлением металлами или с использованием анионитов. В осн. история, интерес представляет сейчас амальгамный метод извлечения серебра, по к-рому руда смешивается в р-ре с Hg и хлоридами, при этом образуется амальгама серебра; из нее после отгонки Hg получают сырое серебро.

Для получения серебра высокой чистоты (99,999%) сырой металл подвергают электролитич. аффинажу в р-ре AgNO3 с осаждением серебра на катоде (примеси переходят в шлам).

Все серебросодержащие отходы пром-сти (отработанные фотоматериалы, контакты, источники питания и т. п.) также подвергаются переработке с целью извлечения вторичного серебра, к-рое вновь расходуется в пром-сти в кол-ве 60-70% от общего потребления серебра.

Определение. Качественно серебро обнаруживают по цветным р-циям образования комплексов серебра с использованием орг. N- и S-содержащих реагентов (производные роданина, фе-нилтиомочевины, дитизона и т.п.). Применяют также восстановление серебра из р-ра до металла и микрокристаллич. р-ции образования AgCl, Ag2Cr2O7 и комплекса серебра с уротропином.

Количественно серебро определяют гравиметрически (осаждение серебра в виде AgCl или комплекса серебра с бензотриазолом), титриметрически по Фольгарду с использованием р-ров KCNS или NH4CNS в присут. железо-аммониевых квасцов. Применяют колориметрич. методы с использованием производных роданина и дитизона, каталиметрич. (основанные на измерении скорости р-ции в присут. микрокол-в серебра), а также эмиссионно-спектральный и атомно-абсорбционный методы анализа.

Применение. Примерно 30-40% производимого серебра расходуют на изготовление кино- и фотоматериалов. Ок. 20% серебра в виде сплавов с Pd, Аu, Сu, Zn и др. металлами идет на изготовление контактов, припоев, проводящих слоев, элементов реле и др. устройств в электротехнике и электронике. Сплавы серебра с Аu и Сu, а также с Hg, Sn, Zn и Си используют в стоматологии для пломбирования и протезирования. 20-25% серебра расходуют на изготовление элементов питания-серебряно-цинковых аккумуляторов, обладающих высокой энергоемкостью (космич. и оборонная техника), оксидно-серебряных элементов питания часов и т.п. Из серебра изготовляют монеты, ювелирные изделия, украшения, столовую посуду. Серебро используют для серебрения зеркал, аппаратов в пищ. пром-сти, как катализатор процессов дожигания СО, восстановления NO и р-ций окисления в орг. синтезе.

Объем произ-ва первичного серебрс в мире колеблется в зависимости от цен на рынке. В связи с тем, что серебро-второй валютный металл, сведения о масштабах его произ-ва и потребления являются оценочными. В сер. 80-х гг. произ-во первичного серебра в развитых и развивающихся странах оценивалось в 10-15 тыс. т/год.

ПДК серебра в воздухе 0,1-0,5 мг/м3. При попадании р-римых соединений серебра на кожу и слизистые оболочки происходит восстановление серебра до серо-черного коллоидного металла. Это окрашивание пов-сти тканей (аргирия) исчезает в результате растворения и истирания коллоидного серебра вместе с кожей.

Серебро известно человеку с древнейших времен, еще в 4-м тыс. до н.э. оно использовалось для изготовления украшений, служило торговым эквивалентом в странах Востока.

Лит.: Пятницкий И. В., Сухан В. В., Аналитическая химия серебра, М., 1975; Малышев В.М., Румянцев Д. В., Серебро, 2 изд., М., 1987; Silver. Economics, metallurgy and use, Princeton (N.Y.), 1967; Thompson N. R., в кн.: Masscy A. G., The chemistry of cooper, Oxf., 1975. П.М. Чукуров.
