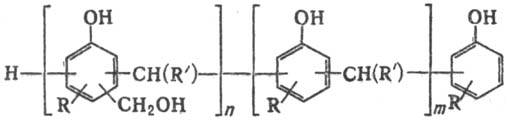

РЕЗОЛЬНЫЕ СМОЛЫ (резолы), термореактивные феноль-ные смолы общей ф-лы:


Обычно R = R' = H, иногда R=CH3,


Получают поликонденсацией фенола (иногда его гомологов) с альдегидом (гл. обр. с формальдегидом) в щелочной среде [кат.-NaOH, Ва(ОН)2, NH4OH, реже-Nа2СО3] при 98-100°С. В большинстве случаев из образовавшейся реакц. смеси в вакууме выпаривают летучие в-ва, после чего смолу быстро охлаждают. При изготовлении т. наз. водоэмульсионных резольных смол реакц. смесь охлаждают, смолу отстаивают и отделяют от надсмольной воды. Иногда к резольным смолам добавляют орг. р-ритель (обычно этанол) для получения 50-70%-ного лака.

Резольные смолы-вязкие жидкости или стеклообразные в-ва от светло-желтого до темно-коричневого цвета, мол. м. 400-1000. Жидкие резольные смолы-плотн. 1,14-1,22 г/см3; вязкость 100-200 000 мПа·с; содержат до 20% фенола, водоэмульсионные-также 15-30%воды; нестабильны при хранении (вязкость постепенно возрастает вплоть до образования геля). Твердыерезольные смолы-плотн. 1,25-1,27 г/см3; т. каплепад. 70-110 °С; содержат 5-12% фенола. Резольные смолы раств. в спиртах, кетонах, сложных эфирах, фенолах, водных р-рах щелочей; твердые резольные смолы набухают в воде.

Отверждают резольные смолы обычно при 80-180 °С, иногда при 20 °С в присут. к-т (напр., n-толуолсульфокислоты), однако экс-плуатац. св-ва при этом снижаются. Резольные смолы в отличие от новолачных смол при переработке длительно сохраняют вязкотекучее состояние, что облегчает формование толстостенных изделий. Применяют как связующее для фенопластов, теплоизоляц. материалов, древесных пластиков, фанеры, для произ-ва клеев, герметиков, лаков. Подробнее см. Феноло-альдегидные смолы. П. С. Иванов.
