Неорганическая
Органическая
Коллоидная
Биологическая
Биохимия
Токсикологическая
Экологическая
Химическая энциклопедия
Советская энциклопедия
Справочник по веществам
Гетероциклы
Теплотехника
Углеводы
Квантовая химия
Моделирование ХТС
Номенклатура
Таблица Менделеева
Неорганические реакции
Органические реакции
Молярные массы
Форматирование формул
Редактор формул
Уравнивание реакций
Электронное строение атомов
Игра «Таблица Менделеева»
Термодинамические свойства
Конвертер величин
Гальванопара
Форум
Лекарства
Фармацевтика
Термины биохимии
Коды загрязняющих веществ
Стандартизация
Каталог предприятий


Ферриты

Ферриты, химические соединения окиси железа Fe2O3 с окислами других металлов. У многих ферритов сочетаются высокая намагниченность и полупроводниковые или диэлектрические свойства, благодаря чему они получили широкое применение как магнитные материалы в радиотехнике, радиоэлектронике, вычислительной технике.

  В состав ферритов входят анионы кислорода O2-, образующие остов их кристаллической решётки; в промежутках между ионами кислорода располагаются катионы Fe3+, имеющие меньший радиус, чем анионы O2-, и катионы Mek+ металлов, которые могут иметь радиусы различной величины и разные валентности k. Существующее между катионами и анионами кулоновское (электростатическое) взаимодействие приводит к формированию определённой кристаллической решётки и к определённому расположению в ней катионов. В результате упорядоченного расположения катионов Fe3+ и Mek+ ферриты обладают ферримагнетизмом и для них характерны достаточно высокие значения намагниченности и точек Кюри. Различают ферриты-шпинели, ферриты-гранаты, ортоферриты и гексаферриты.

  Ферриты-шпинели имеют структуру минерала шпинели с общей формулой MeFe2O4, где Me – Ni2+, Co2+, Fe2+, Mn2+, Mg2+, Li1+, Cu2+. Элементарная ячейка феррита-шпинели представляет собой куб, образуемый 8 молекулами MeOFe2O3 и состоящий из 32 анионов O2-, между которыми имеется 64 тетраэдрических (А) и 32 октаэдрических (В) промежутков, частично заселённых катионами Fe3+ и Me2+ (рис. 1). В зависимости от того, какие ионы и в каком порядке занимают промежутки А и В, различают прямые шпинели (немагнитные) и обращенные шпинели (ферримагнитные). В обращенных шпинелях половина ионов Fe3+ находится в тетраэдрических промежутках, а в октаэдрических промежутках – 2-я половина ионов Fe3+ и ионы Me2+. При этом намагниченность MA октаэдрической подрешётки больше тетраэдрической MB, что приводит к возникновению ферримагнетизма.

  Ферриты-гранаты редкоземельных элементов R3+ (Gd3+, Tb3+, Dy3+, Ho3+, Er3+, Sm3+, Eu3+) и иттрия Y3+ имеют кубическую структуру граната с общей формулой R3Fe5O12. Элементарная ячейка ферритов-гранатов содержит 8 молекул R3Fe5O12; в неё входит 96 ионов O2-, 24 иона R3+ и 40 ионов Fe3+. В ферритах-гранатах имеется три типа промежутков, в которых размещаются катионы: большая часть ионов Fe3+ занимает тетраэдрические (d), меньшая часть ионов Fe3+ – октаэдрические (я) и ионы R3+ – додекаэдрические места (с). Соотношение величин и направлений намагниченностей катионов, занимающих промежутки d, а, с, показано на рис. 2.

  Ортоферритами называют группу ферритов с орторомбической кристаллической структурой. Их образуют редкоземельные элементы или иттрий по общей формуле RFeO3-. Ортоферриты изоморфны минералу перовскиту (см. Изоморфизм). По сравнению с ферритами-гранатами они имеют небольшую намагниченность, т.к. обладают неколлинеарным антиферромагнетизмом (слабым ферромагнетизмом) и только при очень низких температурах (порядка нескольких К и ниже) – ферримагнетизмом.

  Ферриты гексагональной структуры (гексаферриты) имеют общую формулу MeO (Fe2O3), где Me – ионы Ba, Sr или Pb. Элементарная ячейка кристаллической решётки гексаферритов состоит из 38 анионов O2-, 24 катионов Fe3+ и 2 катионов Me2+ (Ba2+, Sr2+ или Pb2+). Ячейка построена из двух шпинельных блоков, разделённых между собой ионами Pb2+ (Ba2+ или Sr2+), O2- и Fe3+. Если окиси железа и бария спекать совместно с соответствующими количествами следующих металлов: Mn, Cr, Со, Ni, Zn, то можно получить ряд новых оксидных ферримагнетиков.

  Некоторые гексаферриты обладают высокой коэрцитивной силой и применяются для изготовления постоянных магнитов. Большинство ферритов со структурой шпинели, феррит-гранат иттрия и некоторые гексаферриты используются как магнитно-мягкие материалы.

  При введении примесей и создании нестехеометричности состава (переменности состава как по катионам, так и по кислороду) электрическое сопротивление ферритов изменяется в широких пределах. Ферриты в полупроводниковой технике не применяются из-за низкой подвижности носителей тока. Синтез поликристаллических ферритов осуществляется по технологии изготовления керамики. Из смеси исходных окислов прессуют изделия нужной формы, которые подвергают затем спеканию при температурах от 900 °С до 1500 °С на воздухе или в специальных газовых средах.

  Монокристаллические ферриты выращиваются методами Чохральского, Вернейля и др. (см. Монокристалл).



  Лит.: Рабкин Л. И., Соскин С. А., Эпштейн Б. Ш., Ферриты. Строение, свойства, технология производства, Л., 1968; Смит Я., Вейн Х. Ферриты, пер. с англ., М., 1962; Гуревич А. Г., Магнитный резонанс в ферритах и антиферромагнетиках, М., 1973.

  К. П. Белов.




Рис. 2. Схематическое изображение величин и направлений векторов намагниченности катионов, образующих магнитные подрешётки d, а и c в ферритах-гранатах.

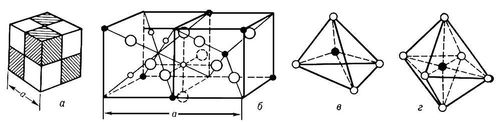

Рис. 1. Кристаллическая структура ферритов-шпинелей: а — схематическое изображение элементарной ячейки шпинельной структуры (ее удобно делить на 8 равных частей — октантов); б — расположение ионов в смежных октантах ячейки (заштрихованном и белом), белые кружкиионы О2-, чёрные — ионы металла в октаэдрических и тетраэдрических промежутках; в — ион металла в тетраэдрическом промежутке; г — ион металла в октаэдрическом промежутке.



     © ХиМиК.ру




Реклама   Обратная связь   Дизайн
