ТЕПЛОИЗОЛЯЦИОННЫЕ МАТЕРИАЛЫ, характеризуются высокой пористостью, низкой теплопроводностью; применяются для теплоизоляции зданий (сооружений), тех-нол. оборудования, узлов авиац. и ракетной техники и др.

Теплоизоляционные материалы подразделяют по природе исходного сырья, пористости, т-ре применения, внеш. виду, назначению и др. признакам. По природе сырья теплоизоляционные материалы могут быть неорганическими и органическими. К неорганическим теплоизоляционным материалам относят материалы, получаемые из минер. сырья-минер. ваты, цемента, стекла, стеклянных волокон, разл. горных пород и минералов-перлита, вермикулита, диатомита, асбеста, известняка, гипса и др., напр. пеностекло, ячеистый бетон, вспученный перлит. Органические теплоизоляционные материалы-материалы, получаемые переработкой древесины, торфа, газонаполненных пластмасс и др., напр. пенопласты. Существуют также теплоизоляционные материалы смешанного типа, состоящие из смеси минер. вяжущих материалов и орг. наполнителей.

Осн. особенности .теплоизоляционных материалов обусловливаются их высокой пористостью (объемная доля пор в %), к-рая м. б. достигнута добавлением в материал пористого наполнителя (природного или искусственного), вспучиванием при нагр., введением и послед. удалением разл. добавок (обычно выгорающих), введением воздуха в суспензию или расплав, выделением газообразных продуктов вследствие протекания хим. р-ций (см. Порообразователи), использованием волокон. В зависимости от назначения теплоизоляционных материалов и требуемых эксплуатац. св-в применяют определенный метод порообразования.

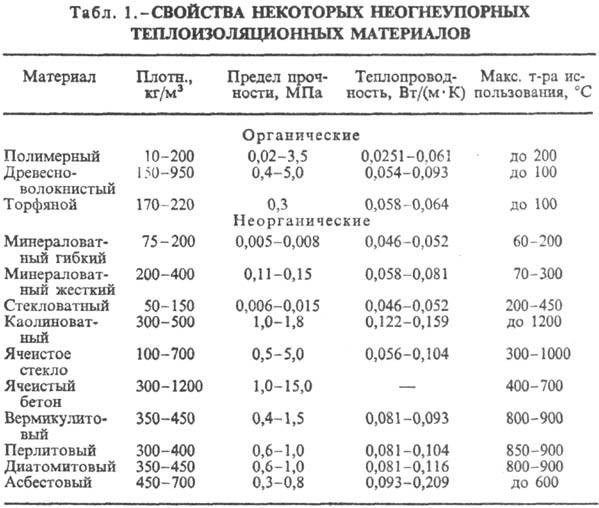

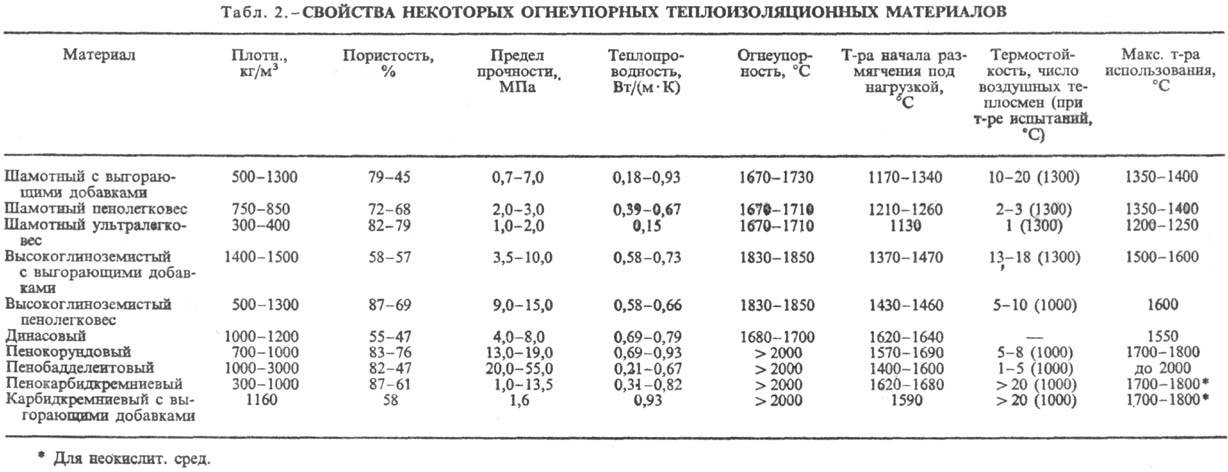

По т-ре применения различают неогнеупорные и огнеупорные теплоизоляционные материалы. Для неогнеупорных теплоизоляционных материалов, используемых обычно в стр-ве жилых зданий и пром. сооружений, регламентируется плотность, прочность, теплопроводность, в ряде случаев - водо-, био-, морозостойкость и способность к возгоранию. Классифицируют их по плотности на марки от 15 до 700 (марка соответствует величине плотности в кг/м3). Для огнеупорных теплоизоляционных материалов, применяемых в тепловых агрегатах, агрессивных средах или при значит. перепаде т-р, дополнительно регламентируется огнеупорность (см. Огнеупорные материалы), т-ра начала размягчения под нагрузкой, температурный коэф. линейного расширения, термич. стойкость, дополнит. усадка при повыш. т-рах. Разделяют их по пористости на легковесные (пористость 45-75%) и ультралегковесные (более 75%). Св-ва нек-рых наиб. распространенных теплоизоляционных материалов приведены в табл. 1 и 2.

По внеш. виду теплоизоляционные материалы делят на формованные (кирпичи, блоки, плиты, сегменты, рулоны) и неформованные-засыпки (порошки, пористые гранулы). Различают также жесткие (плиты, камни, кирпичи) и гибкие (маты, рулоны, жгуты) теплоизоляционные материалы.


По назначению теплоизоляционные материалы разделяют на собственно теплоизоляционные и теплозащитные материалы. Для первых минимальным должен быть коэф. теплопроводности, для вторых-величина произведения коэф. теплопроводности на плотность материала. Собственно теплоизоляционные материалы предназначены для уменьшения потерь тепла объектом, теплозащитные-гл. обр. для защиты персонала и оборудования от тепла, поступающего извне.

В зависимости от размеров изолируемой пов-сти, ее вида и конфигурации теплоизоляцию с помощью теплоизоляционных материалов проводят укладкой и закреплением крупных модулей, мягких рулонных материалов или штучных изделий, засыпкой, обмазкой, набрызгом или заливкой. Последние методы применяют гл. обр. в случае использования полимерных теплоизоляционных материалов в виде от-верждающихся пен. Используют также заранее приготавливаемые пены и полимерные композиции. Если теплоизоляционные материалы в процессе эксплуатации подвергаются увлажнению на открытом воздухе (трубопроводы) или в среде пара, то для обеспечения гидро- или пароизоляции их обычно покрывают герме-тиками или обмазками. Проводят также защиту от мех. и термич. повреждений, осуществляя облицовку теплоизо-ляц. слоя разл. плотными материалами.


Лит.: Китайцев В. А., Технология теплоизоляционных материалов, 3 изд., М., 1970; Гузман И. Я., Высокоогнеупорная пористая керамика, М., 1971; Лурье М.А., Говчаренко В. П., Легковесные огнеупоры в промышленных печах, М., 1974; Керамика из высокоогнеупорных окислов, под ред. Д.Н. Полубояринова, М., 1977; Горлов Ю.П., Технология теплоизоляционных и акустических материалов и изделий, М., 1989. И. Я. Гузман.
