12.4. Расчет теплообменных аппаратов

Целью теплового расчета является определение поверхности теплообмена, а если последняя известна, то целью расчета является определение конечных температур рабочих жидкостей. Основными расчетными уравнениями теплообмена при стационарном режиме являются уравнение теплопередачи и уравнение теплового баланса. Уравнение теплопередачи:



Q = k·F·(t1 – t2 ) ,



где Q — тепловой поток, Вт, k - средний коэффициент теплопередачи, Вт/(м2град), F — поверхность теплообмена в аппарате, м2, t1 и t2 - соответственно температуры горячего и холодного теплоносителей.



Уравнение теплового баланса при условии отсутствия тепловых потерь и фазовых переходов:

Q = = m1 ·Dt1 = m2·Dt2 ,

или

Q = V1r1·cр1·(t/1 - t//1) = V2 r2·cр2 ·(t//2 - t/2), (12.16)

где V1r1,V2 r2 - массовые расходы теплоносителей, кг/сек, с

cр1 и cр2 - средние массовые теплоемкости жидкостей в интервале температур от tґ до t//,

t/1 и t//1 температуры жидкостей при входе в аппарат;

t/2 и t//2 - температуры жидкостей при выходе из аппарата.



Величину произведения

r·cр = W, Вт/град

называют водяным, или условным, эквивалентом.

С учетом последнего уравнение теплового баланса может быть представлено в следующем виде:

(t/1 - t//1) / (t//2 - tґ2) = W2 / W1 , (12.17 )

W2 , W1 - условные эквиваленты горячей и холодной жидкостей.

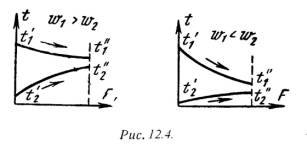

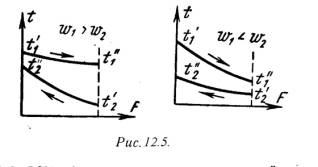

При прохождении через теплообменный аппарат рабочих жидкостей изменяются температуры горячих и холодных жидкостей. На изменение температур большое влияние оказывают схема движения жидкостей и величины условных эквивалентов. На рис.12.4 представлены температурные графики для аппаратов с прямотоков, а на рис.12.5 для аппаратов с противотоком.



Как видно из рис.12.4 , при прямотоке конечная температура холодного теплоносителя всегда ниже конечной температуры горячего теплоносителя. При противотоке (рис.12.5) конечная температура холодной жидкости может быть значительно выше конечной температуры горячей жидкости. Следовательно, в аппаратах с противотоком можно нагреть холодную среду, при одинаковых начальных условиях, до более высокой температуры, чем в аппаратах с прямотоком. Кроме того, как видно из рисунков, наряду с изменениями температур изменяется также и разность температуря между рабочими жидкостями, или температурный напор Dt.



Величины Dt и k можно принять постоянными только в пределах элементарной поверхности теплообмена dF. Поэтому уравнение теплопередачи для элемента поверхности теплообмена dF справедливо лишь в дифференциальной форме:

dQ==k·dF·Dt . (12.18)

Тепловой поток, переданный через всю поверхность F при постоянном среднем коэффициенте теплопередачи k, определяется интегрированием уравнения (12. ):

Q = ò k·dF·Dt= k·F·Dtср , (12.19)

где Dtср - средний логарифмический температурный напор по всей поверхности нагрева.

Для случаев, когда коэффициент теплопередачи на отдельных участках поверхности теплообмена значительно изменяется, его усредняют:

kср = (F1·k1 + F2·k2 + … + Fn·kn) / (F1 + F2 + … + Fn).

Тогда при kср = const уравнение (12.9 ) примет вид

Q = òkср Dt ·dF = kср ·Dtср ·F. (12.20)

Если температура теплоносителей изменяется по закону прямой линии (рис.12.6, пунктирные линии), то средний температурный напор в аппарате равен разности среднеарифметических величин:

Dtср = (t/1 + t//1)/2 - (t//2 + t/2)/2 . (12.21)

Однако температуры рабочих жидкостей меняются по криволинейному закону. Поэтому уравнение (12.21) будет только приближенным и может применяться при небольших изменениях температуры обеих жидкостей. При криволинейном изменении температуры величину Dtср называют среднелогарифмическим температурным напором и определяется по формулам:

для аппаратов с прямотоком

Dtср = [(t/1 - t/2) - (t//1 - t//2)] / ln[(t/1 - t/2)/(t//1 - t//2)] . (12.22)

для аппаратов с противотоком

Dtср = [(t/1 - t//2) - (t//1 - t/2)] / ln[(t/1 - t//2)/(t//1 - t/2)] . (12.23)

Численные значения Dtср для аппаратов с противотокм при одинаковых условиях всегда больше Dtср для аппаратов с прямотоком, поэтому аппараты с противотокм имеют меньшие размеры.
