Мезопористые адсорбенты

На рис. 1.33 приведен пример влияния мезопористости на изменение формы изотермы и перехода от изотермы типа II (кривая 1) к изотерме типа IV.

Несовпадение ветвей адсорбции (2) и десорбции (3) свидетельствует о капиллярной конденсации, т.е. заполнении мезопор вследствие меньшего давления конденсации над вогнутой поверхностью жидкости в капиллярах, чем над плоской. Такое явление, когда ветви адсорбции и десорбции не совпадают, называется капиллярным гистерезисом. Вследствие разной смачиваемости поверхности капилляра жидкостью при формировании пленки адсорбата на поверхности пор при адсорбции (угол натекания) и при удалении жидкости из капилляров (угол оттекания) проявляется известный гистерезис смачивания, обсуждавшийся нами в главе 2. Капиллярная конденсация в мезопорах начинается при достаточно высоком относительном давлении (Р/Рs)>0,25 и уже по тому, при каком давлении происходит отклонение формы изотермы от типа II, можно определить тип пористости адсорбента.

Капиллярная конденсация в мезопорах делает возможным определение распределения пористого пространства по размерам пор. Для нахождения радиуса пор, заполненных при соответствующем равновесном давлении, используют уравнение Кельвина

, (1.3.61)

где Pr, Ps-давление над мениском в капилляре и давление насыщения над плоской поверхностью, Vm- молярный объем жидкого адсорбата, s - поверхностное натяжение жидкого адсорбата, r - радиус кривизны мениска в капиллярах.

Рис. 1.33. Влияние мезопористости на изотерму адсорбции газа на твердом адсорбенте. Изотермы: 1- непористый; 2, 3-мезопористый сорбенты; 2-адсорбция, 3-десорбция

Радиус пор рассчитывают как rп = r + t. Толщину tадсорбционного слоя необходимо определять при независимом определении адсорбции данного газа на непористом или макропористом адсорбенте той же природы, что мезопористый.

Уравнение (1.3.61) справедливо только для менисков сферической формы. Кроме того, предполагается, что жидкий адсорбат полностью смачивает поверхность адсорбента. Капиллярная конденсация будет происходить тогда, когда мениск в капиллярах, образовавшийся при адсорбции и формировании полимолекулярных слоев на первой стадии процесса, будет вогнутым.

Для расчета распределения пор мезопористого адсорбента по размерам используют определение адсорбции, считая реальным ее значение, соответствующее ветви десорбции. Объем пористого пространства можно рассчитать, учитывая, что W=ГVm. Отмечая то давление капиллярной конденсации, при котором находят адсорбцию, рассчитывают радиус капилляров, заполненных в результате капиллярной конденсации, и строят интегральную и дифференциальную кривые распределения. Равновесным считается значение адсорбции, соответствующее ветви десорбции.

Для построения интегральной кривой на оси ординат откладывают суммарный объем капилляров, соответствующий размерам от rmin до ri.

Для построения дифференциальной кривой проводят графическое дифференцирование интегральной кривой или рассчитывают значения DV при соответствующих значениях Dr, находят DV/Dr и тогда строят дифференциальную кривую как функцию от rср. Пример кривых распределения пористого пространства активированного угля, найденных по адсорбции азота, приведен на рис.1.34.

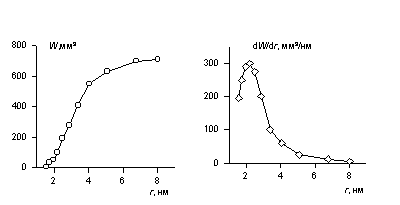

Рис. 1.34. Интегральная (а) и дифференциальная (б) кривые распределения пористого пространства мезопористого адсорбента по адсорбции азота
