ГРАДИРНИ

ГРАДИРНИ, устройства для передачи атм. воздуху теплоты, воспринятой циркуляц. водой при охлаждении продуктов произ-ва или рабочих сред (жидкостей, газов, конденсируемых паров) в теплообменниках и др. Широко применяют в системах оборотного водоснабжения на предприятиях хим., нефтеперерабатывающей и нефтехим. промети. В градирне т-ра воды снижается в результате частичного ее испарения (массопереноса) и теплообмена с воздухом. Летом, когда преобладающая доля отдаваемой водой теплоты затрачивается на испарение, кол-во испаряющейся воды составляет ок. 0,16% на каждый градус понижения ее т-ры, а зимой, когда возрастает роль конвективного теплообмена,-ок. 0,08%. Потеря воды вследствие ее испарения, уноса водяных капель уходящим из градирни воздухом и продувки системы восполняется свежей водой из внеш. источника, к-рая подвергается в случае необходимости предварит. обработке для предотвращения отложений и коррозии в системе. Конструктивные элементы градирни (см. рис.): насадка 1 (оросит. устройство); водораспределит. устройство 2, обеспечивающее подачу воды по всей площади насадки; водоуловитель 3 для уносимых уходящим из градирни воздухом капель; резервуар охлажденной воды 4; вентилятор 5 для создания тяги воздуха через градирню, а также жалюзи 6 и вытяжная башня 7 с опорными стойками 8.

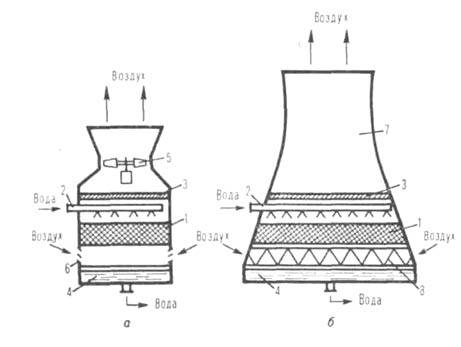

Противоточные градирни: а - вентиляторная; б-башенная.

По способу увеличения пов-сти соприкосновения воды и воздуха градирни бывают: капельные, имеющие расположенные по высоте оросит. устройства горизонтальные решетки, с к-рых вода стекает в виде относительно больших капель; пленочные, в к-рых вода стекает по вертикальным плоским, волнистым листам или др. насадкам в виде тонкой пленки; брызгальные (безнасадочные) с разбрызгиванием воды при помощи сопел. По направлению движения воздуха относительно воды в оросит. устройстве градирни могут быть противоточными, поперечно-точными и со смешанным током.

Водораспределит. устройства градирен выполняют: 1) безнапорными в виде системы лотков, из к-рых вода переливается через зазубренные верх. края бортов или истекает через отверстия или трубки в днищах; 2) напорными в виде системы труб с соплами. Водоуловитель представляет собой горизонтальные решетки типа одно- и многорядных жалюзи.

По способу создания тяги воздуха различают градирни: вентиляторные, в к-рых тяга создается отсасывающими или нагнетательными вентиляторами (как правило, осевого типа); башенные, в к-рых осуществляется естеств. тяга; открытые, в оросит. устройства к-рых, огражденные со всех сторон посредством жалюзи, наружный воздух поступает под действием силы ветра.

Т-ра охлажденной в градирне воды определяется при прочих равных условиях плотностью орошения [гидравлич. нагрузкой на единицу площади оросит. устройства, обычно в м3/(м2*ч)] и перепадом т-р воды. Эта т-ра зависит от метеорологич. условий. Плотность орошения, обусловливающая размеры градирни, тем меньше, а стоимость градирни тем больше, чем меньше разность т-р охлажденной воды и т-ры мокрого термометра, к-рая отвечает параметрам наружного воздуха. Принимаемые значения плотности орошения в градирнях разных типов 5-18 м3/(м2*ч).

При низких отрицат. т-рах наружного воздуха во избежание обледенения воздуховодных окон, опорных стоек и ниж. части оросит. устройства т-ра охлажденной воды поддерживается обычно не ниже 10-12 С двумя способами: уменьшением расхода поступающего в градирню воздуха (путем снижения частоты вращения или отключения вентиляторов, перекрытия щитами части площади окон); созданием тепловой завесы (увеличением плотности орошения со стороны входа наружного воздуха).

Минерализованная вода подлежит обработке: полному выпариванию с удалением содержащихся в ней солей в твердом виде; неполному выпариванию, при к-ром концентрат сбрасывают в спец. сливной бассейн, а очищенную воду возвращают в систему. Иногда продувку сильно уменьшают и даже исключают путем соответствующей обработки подпиточной воды.

Лит.. Берман Л. Д., Испарительное охлаждение циркуляционной воды, 2 изд., М., 1957; Гладков В. А., Арефьев Ю. И., П о нома ренко В. С, Вентиляторные градирни, 2 изд., М., 1976. Л. Д. Бермап.


===
Исп. литература для статьи «ГРАДИРНИ»: нет данных

Страница «ГРАДИРНИ» подготовлена по материалам химической энциклопедии.
