Неорганическая
Органическая
Коллоидная
Биологическая
Биохимия
Токсикологическая
Экологическая
Химическая энциклопедия
Советская энциклопедия
Справочник по веществам
Гетероциклы
Теплотехника
Углеводы
Квантовая химия
Моделирование ХТС
Номенклатура
Таблица Менделеева
Неорганические реакции
Органические реакции
Молярные массы
Форматирование формул
Редактор формул
Уравнивание реакций
Электронное строение атомов
Игра «Таблица Менделеева»
Термодинамические свойства
Конвертер величин
Гальванопара
Поиск репетиторов
Форум
Лекарства
Фармацевтика
Термины биохимии
Коды загрязняющих веществ
Стандартизация
Каталог предприятий


НАТРИЯ БОРАТЫ

НАТРИЯ БОРАТЫ, натриевые соли к-т бора. Св-ва безводных натрия боратов и их гидратов приведены соотв. в табл. 1 и 2. Среди безводных натрия боратов известны также Na3BO3, Na4B2O5, Na6B4O9 и др., среди гидратов-Na2B5O7(OH)3.2H2O (минерал эцкуррит), Na2B5O8 (ОН).2O (минерал насинит), Na4B10O16(OH)2.2О (минерал бирингучит) и др.

Д е к а г и д р а т т е т р а б о р а т а н а т р и я Na2B4O7 x х 10Н2О (минерал бура, или тинкал) имеет строение Na24О5(ОН)4].2О; в сухом воздухе постепенно выветривается; т. пл. 60,8 °С (инконгруэнтно, с образованием тетрагидрата). При нагр. на воздухе декагидрат переходит в метастабильный п е н т а г и д р а т Na2B4O7.5H2O (минерал тинкалконит), имеющий строение Na2 [B4O5(OH)4] x х 3Н2О; гигроскопичен; при поглощении влаги из воздуха превращ. в декагидрат, при нагр. до 136°С-в тетра-гидрат Na2B4O7.4H2O (минерал кернит). Тетрагидрат имеет строение Na, [В4О6(ОН)2].2О; из водных р-ров кристаллизуется выше ~60°С. При нагр. до 161 °С тетрагидрат превращ. в д и г и д р а т (минерал метакернит), имеющий строение Na24О5 (ОН)4], при 260 °С- в аморфный м о н о г и д р а т, при 380 °С полностью обезвоживается, давая безводный стеклообразный Na2B4O7, к-рый постепенно кристаллизуется.

Т е т р а б о р а т Na2B4O7 имеет метастабильные b (ромбическая) и g (моноклинная) модификации с т. пл. соотв. 664 и 710 °С; т. кип. 1575 °С (пары обеднены В2О3); при охлаждении расплав легко образует стекла с плотн. 2,36 г/см3; в присут. паров воды испаряется в виде NaBO2 + НВО2; расплав легко растворяет оксиды металлов; гигроскопичен, р-римость в воде 3,1% (25 °С), 9,5% (50 °С). Водные р-ры Na2B4O7 обладают буферными св-вами. Р-римость Na2B4O7 при 25 oС в этаноле-0,05%, ацетоне-0,006%, не раств. в диэтиловом эфире, глицерине, в метаноле раств. с образованием борорг. соединений.

Получают Na2B4O7.10Н2О перекристаллизацией прир. буры или кернита, взаимод. прир. боратов - боронатрокаль-цита, ашарита и т.п. (см. Бораты неорганические)-с Na2CO3 и NaHCO3 при нагр., действием Na2CO3 на Н3ВО3, СО2 на р-р NaBO2. Бура-сырье для получения Н3ВО3 и др. соед. В; компонент флюсов для сварки и пайки металлов, шихты для глазурей, эмалей, стекла и керамики, моющих ср-в, электролитов для осаждения Ni и др. металлов; протрава при крашении, антисептик, консервирующее ср-во для обработки кож, пропитки древесины; микрокомпонент удобрений; реагент при получении гербицидов, ингибиторов коррозии, антифризов, изоляц. материалов, крахмала и клеев. Мировое произ-во 1,5 млн. т/год (1977).

М е т а б о р а т н а т р и я NaBO2 кристаллизуется из водных р-ров (содержащих небольшой избыток NaOH) в виде гидратов с 4 (ниже 58 °С) или с 2 (58-112 oС) молекулами воды; в интервале от 112°С до т-ры кипения насыщ. р-ра (120,2 °С) кристаллизуется NaBO2.0,5H2O, к-рый обезвоживается при 306 °С. Известны также моногидрат и гидрат Na3[B3O5(OH)2]. Т е т р а г и д р а т NaBO2.4H2O образует кристаллы триклинной сингонии с плотн. 1,743 г/см3; Np = 1,443, Nm = 1,467, Ng = 1,480. Для безводного NaBO2 известна также метастабильная модификация с т. пл. 934 °С; испаряется без разложения; т. кип. 1434°С; р-римость в воде 20,2% (20 °С), 39% (60 °С), 55% (100 °С), легко образует пересыщ. р-ры; не гигроскопичен; р-римость в этиленглико-ле 6,98% (25 °С), в этаноле и эфире не растворяется. Получают NaBO2.4H2O действием NaOH на Na2B4O7 или Na2CO3 на Са(ВО2)2. Используют как исходное в-во для получения пербората Na и др. соед. В, боросиликатных стекол, как компонент гербицидов и антифризов. Гидраты Na2B4O7 и NaBO2, а также вяжущие материалы из них перспективны для защиты от нейтронного излучения.

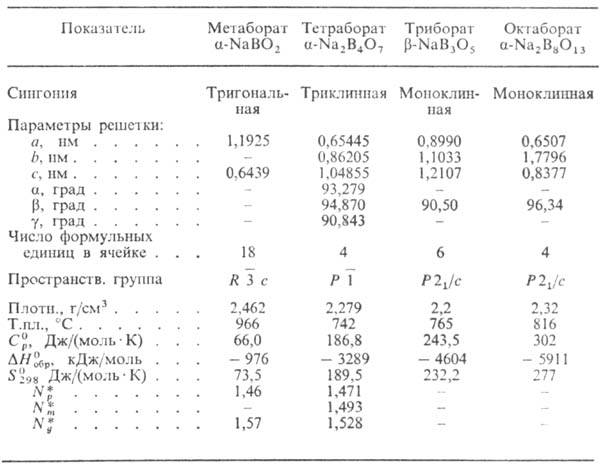

Табл. 1.-ХАРАКТЕРИСТИКА БЕЗВОДНЫХ БОРАТОВ НАТРИЯ


* Np, Nm и Ng-соотв. меньший, средний и больший показатели преломления.

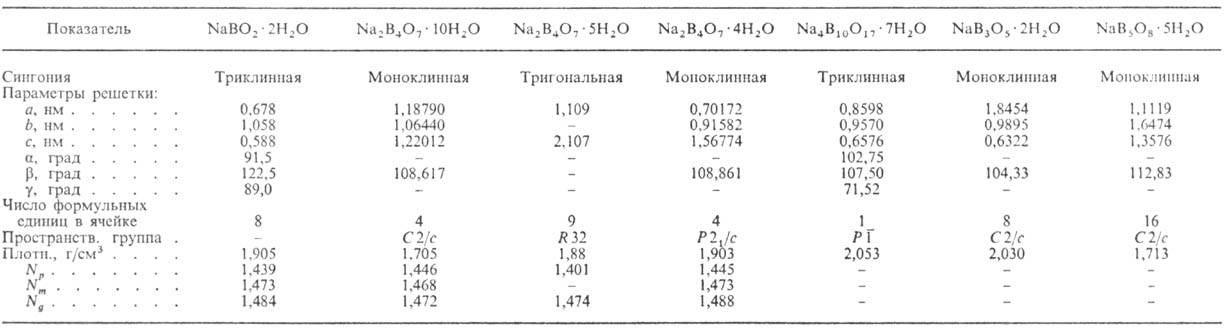

Табл. 2.-ХАРАКТЕРИСТИКА КРИСТАЛЛОГИДРАТОВ БОРАТОВ НАТРИЯ


П е н т а б о р а т NaB5O8 кристаллизуется из водных р-ров в виде п е н т а г и д р а т а (минерал сборгит), имеющего строение Na [B5O6 (ОН)4]•3Н2О; при нагр. в водном р-ре он превращ. при 106°С в т е т р а г и д р а т, а при нагр. на воздухе при 117°С-в д и г и д р а т. Последний при 308°С переходит в м о н о г и д р а т, к-рый обезвоживается при 350 °С; р-римость пентабората в воде (для безводной соли) 10,6% (20 °С), 21,8% (50 °С), 50,3% (100 °С); т. кип. насыщ. р-ра 109,6 °С; не раств. в спирте. Получают NaB5O8.5H2O взаимод. Na2B4O7 с В2О3 или Н3ВО3 или бората Са с Na2CO3 и СО2. Используют для получения др. соед. В, как дефолиант для хлопка, гербицид, пропитку для огнестойких тканей, микрокомпонент удобрений.

Лит.: Ткачев К. В., П лышевский Ю. С., Технология неорганических соединений бора, Л., 1983. П. И. Федоров.

___

     © ХиМиК.ру




Реклама   Обратная связь   Дизайн
