Неорганическая
Органическая
Коллоидная
Биологическая
Биохимия
Токсикологическая
Экологическая
Химическая энциклопедия
Советская энциклопедия
Справочник по веществам
Гетероциклы
Теплотехника
Углеводы
Квантовая химия
Моделирование ХТС
Номенклатура
Таблица Менделеева
Неорганические реакции
Органические реакции
Молярные массы
Форматирование формул
Редактор формул
Уравнивание реакций
Электронное строение атомов
Игра «Таблица Менделеева»
Термодинамические свойства
Конвертер величин
Гальванопара
Форум
Лекарства
Фармацевтика
Термины биохимии
Коды загрязняющих веществ
Стандартизация
Каталог предприятий
Система Orphus

АЛЮМИНИЯ СПЛАВЫ

АЛЮМИНИЯ СПЛАВЫ, отличаются малой плотностью (до 3,0 г/см3), хорошими технол. св-вами, высокими коррозионной стойкостью, теплопроводностью, электрич. проводимостью, жаропрочностью, прочностью и пластичностью при низких т-рах, хорошей светоотражат. способностью. На изделия из алюминия сплавов легко наносятся защитные и декоративные покрытия. Сплавы легко обрабатываются резанием и свариваются контактной сваркой, а нек-рые и сваркой плавлением.

Разнообразие св-в алюминия сплавов обеспечивается введением присадок Mg, Си, Zn, Si, Mn, Zr, Cr, Li, Cd, Се, образующих с Al твердые р-ры и интерметаллиды, напр. Mg2Si, CuAl2, CuMgAl2, Al2LiMg, CuLiAl2, служащие упрочняющей фазой. До 1940 наиб. применение имели сплавы Al-Cu-Mg (дуралюмины), Al-Mg (магналии), Al-Si (силумины), Al-Mg-Si (авиали). Впоследствии быстрое развитие получили высокопрочные сплавы Al-Zn-Mg-Cu, криогенные и жаропрочные Al-Cu-Mn, жаропрочные Al-Се, сплавы пониж. плотности Al-Mg-Li, Al-Cu-Li, Al-Cu-Mg-Li, порошковые и гранульные.

По способу обработки различают деформируемые и литейные алюминия сплавы. Первые подвергают горячей и холодной обработке давлением-прокатке, прессованию, ковке или штамповке, волочению. Из них получают плиты, листы, профили, прутки, поковки, проволоку. Из литейных алюминия сплавов методами литья в земляные, корковые или металлич. (кокильные) формы, а также литья под давлением изготавливают фасонные отливки.

Произ-во алюминия сплавов в капиталистич. странах составило 10,8 млн. т/год (1983).

Деформируемые сплавы. Эти алюминия сплавы могут быть подвергнуты упрочнению закалкой с послед. старением - естественным (при комнатной т-ре) или искусственным (при по-выш. т-ре). В результате закалки образуется пересыщенный твердый р-р легирующих элементов в алюминии, из к-рого при старении выделяется избыток растворенных элементов в виде зон, метастабильных фаз и стабильных интерметаллидов. Нек-рые алюминия сплавы, в частности содержащие Cr, Mn, Zr и Fe, способны закаливаться из жидкого состояния; при этом концентрация элементов в пересыщенном твердом р-ре может существенно превосходить максимальную равновесную для твердого состояния.

Дополнит. упрочнение деформируемых алюминия сплавов достигается применением нагартовки-холодной прокатки или растяжения полуфабрикатов. Эта операция используется для улучшения мех. св-в термически неупрочняемых сплавов, при этом повышаются прочностные св-ва и особенно предел текучести, а пластичность снижается. Для термически упрочняемых алюминия сплавов нагартовка производится после закалки перед старением либо после старения; в результате повышаются прочностные св-ва при сохранении прежней вязкости разрушения. Полуфабрикаты из деформируемых алюминия сплавов изготавливают из слитков, получаемых методом непрерывной отливки с непосредств. охлаждением водой.

Существенное повышение пластичности и вязкости разрушения термически упрочняемых алюминия сплавов достигается снижением содержания Fe до 0,12-0,15% и Si до 0,1% в сплавах повыш. чистоты и до сотых долей % в очень чистых сплавах. Св-ва деформируемых алюминия сплавов приведены в табл. 1.

Деформируемые алюминия сплавы по величине1022-35.jpg разделяют на сплавы низкой (менее 300 МПа), средней (300-480 МПа) и высокой (выше 480 МПа) прочности. К первым относят А1 - Мn, большинство магналиев, Al-Mg-Si. Из них изготавливают фольгу для консервных банок, пробок, молочных фляг, электропровода, оконные рамы, окантовки дверей и др. Сплавы средней прочности - дуралюмины, ковочные Al-Cu-Mg и Al-Cu-Mg-Si, жаропрочные ковочные Al-Cu-Mg-Fe-Ni, криогенные и жаропрочные свариваемые Al-Cu-Mn, сплавы пониженной плотности Al-Li-Mg. Эти сплавы используют для изготовления осн. элементов несущих конструкций (работающих при комнатной и повышенной т-рах и в криогенной технике), элементов двигателей внутр. сгорания, газотурбинных двигателей и др. Высокопрочные сплавы Al-Zn-Mg-Cu, Al-Cu — Mg-Li и Al-Cu-Li используют в сильно нагруженных конструкциях.

Порошковые и гранульные алюминия сплавы получают распылением жидкого А1 в воздухе или инертной атмосфере в спец. установках, обеспечивающих сверхвысокую скорость охлаждения (сотни тысяч - миллионы градусов в секунду). Размер частиц порошковых сплавов 5-500 мкм, гранульных -1-2 мм.

Наиб. применение имеют порошковые алюминия сплавы-САП (спеченная алюминиевая пудра) и САС (спеченный алюминиевый сплав). В САП упрочняющая фаза - мельчайшие частицы А12О3, образующегося при размоле в мельницах в окислит. атмосфере. Этот материал отличается высокой термич. и коррозионной стойкостью. Он сохраняет прочность при т-рах до 660°С (т-ра плавления А1) и даже несколько выше. САС содержит 25-30% Si и 5-7% Ni. Упрочняющая фаза - мельчайшие частицы интерметаллидов и А12О3. Этот сплав имеет более низкий температурный коэф. линейного расширения [(11,5-13,5)*10-6 К-1], чем большинство остальных алюминия сплавов.

Благодаря тому, что скорость охлаждения при получении порошковых и гранульных сплавов очень велика, удается создать материалы, представляющие собой пересыщенные твердые р-ры. К ним относятся высокопрочные сплавы Al-Zn-Mg-Cu, жаропрочные Al-Fe-Ce, сплавы пониженной плотности А1-Mg-Li, пластичные Al-Cr-Zr. Св-ва порошковых и гранульных сплавов, особенно пластичность, улучшаются после вакуумной дегазации. Заготовки из порошковых алюминия сплавов имеют форму брикетов, из к-рых обработкой давлением получают полуфабрикаты. Порошковые сплавы применяют для изготовления деталей и узлов малонагруженных конструкций, работающих в интервале 250-500°С, высоконагруженных конструкций, работающих при комнатной т-ре, в приборостроении.

Высокомодульные деформируемые сплавы Al-Be-Mg — двухфазные гетерогенные системы. Они превосходят по модулю упругости пром. легкие сплавы в 2-3 раза; их плотн. 2,0-2,4 г/см3, модуль упругости 45 000-220 000 МПа, относит. удлинение 15-10%. Такие сплавы обладают также повыш. теплоемкостью и теплопроводностью, более высокой усталостной прочностью (в т.ч. уникальной акустич. выносливостью), меньшей скоростью роста усталостных трещин. Применяют их преим. для изготовления тонких жестких элементов несущих конструкций, что позволяет уменьшить массу изделия до 40%.

При получении изделий из алюминия сплавов обработкой давлением возможно использование сверхпластичности этих сплавов, к-рая реализуется при размере зерна в структуре сплава менее 10мк, причем эта структура должна изменяться при т-ре, превышающей половинное значение температуры плавления. Большая группа алюминия сплавов обладает эффектом сверхпластичности и находит промышленное применение.

Литейные сплавы. В зависимости от природы осн. легирующего компонента эти сплавы делят на пять групп: Al-Si; Al-Mg; Al-Cu; Al-Si-Cu; прочие, напр. Al-Si-Cu-Mg-Ni; Al-Cu-Si-Mg-Mn-Fe-Cr. Характеристика нек-рых литейных алюминия сплавов приведена в табл. 2.

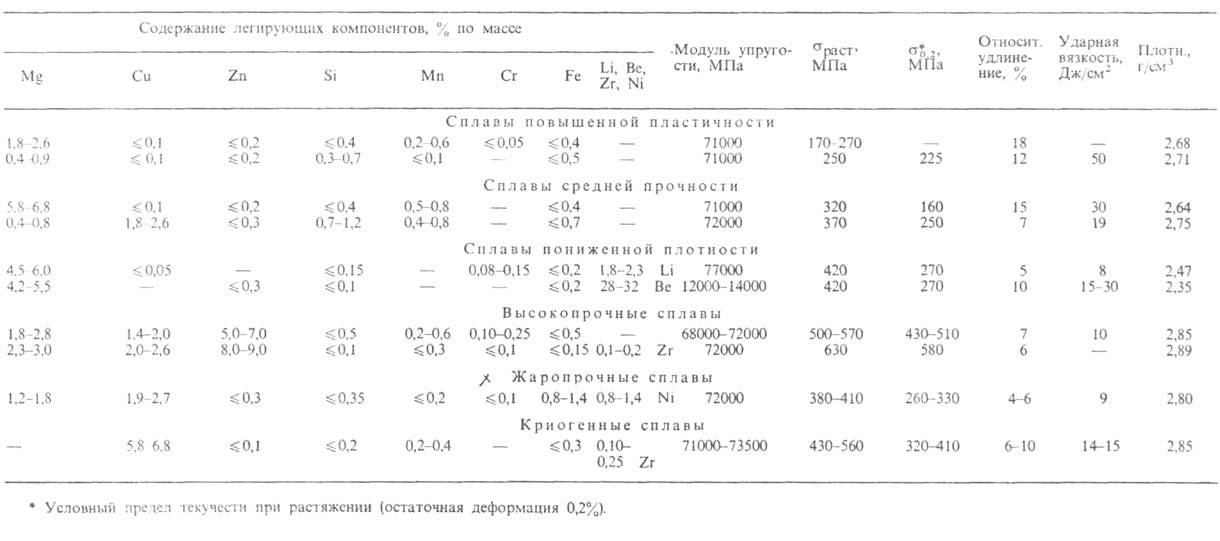

Табл. 1-СВОЙСТВА ДЕФОРМИРУЕМЫХ СПЛАВОВ АЛЮМИНИЯ
Деформируемые сплавы алюминия

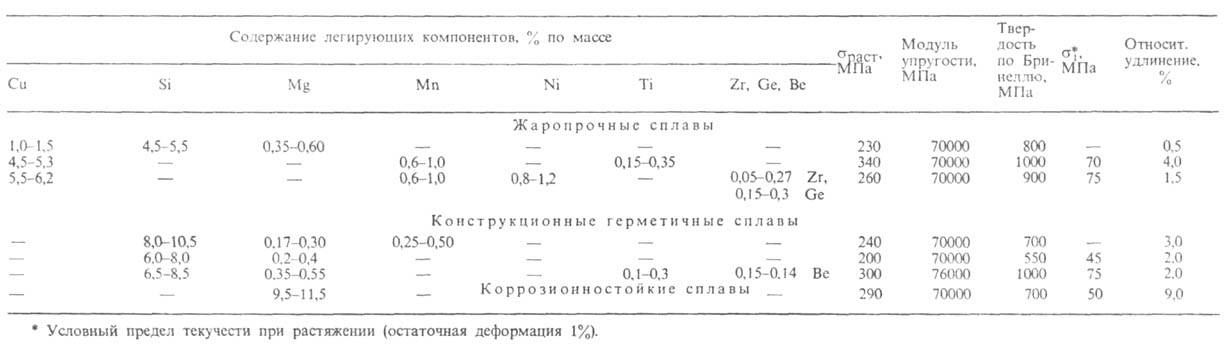

Табл. 2-СВОЙСТВА ЛИТЕЙНЫХ СПЛАВОВ АЛЮМИНИЯ
Литейные сплавы алюминия

По св-вам различают три группы литейных сплавов: высокопрочные и средней прочности; жаропрочные (для работы до 200-400°С); коррозионностойкие (для работы в морской воде). Сплавы высокопрочные и средней прочности малопроницаемы для газов и жидкостей (могут выдерживать без утечки жидкости давление до 15-25 МПа); из них изготавливают отливки практически любых конфигураций и размеров всеми существующими методами литья. Для измельчения структуры и улучшения св-в силуминов в их расплав перед разливкой вводят небольшие кол-ва Na (в виде солей). Возникающая при этом пористость подавляется кристаллизацией под давлением в автоклавах.

Наиб. жаропрочностью среди литейных сплавов обладают Al-Cu-Mg-Ni и Al-Cu-Ni-Mn; из них изготавливают литые поршни.

Коррозионностойкие литейные сплавы Al - Mg отличаются малой плотностью, легко обрабатываются резанием. Из них изготавливают изделия, эксплуатируемые в морской воде.


===
Исп. литература для статьи «АЛЮМИНИЯ СПЛАВЫ»: Производство полуфабрикатов из алюминиевых сплавов, М. 1971; Фридляндер И. Н., Алюминиевые деформируемые конструкционные сплавы, М., 1979; Плавка и литье алюминиевых сплавов, М., 1983; Металловедение алюминия и его сплавов, М., 1983; Промышленные алюминиевые сплавы, М., 1984. И.Н. Фриндляндер.

Страница «АЛЮМИНИЯ СПЛАВЫ» подготовлена по материалам химической энциклопедии.


Яндекс.Метрика


© ХиМиК.ру



Обратная связь / Реклама / Дизайн сайта
