Выпаривание

Выпаривание, концентрирование растворов (чаще всего твёрдых веществ в воде) частичным испарением растворителя при кипении. При этом повышаются концентрация, плотность и вязкость раствора, а также температура его кипения. При пересыщении раствора растворённое вещество выпадает в осадок. Температура кипения растворов всегда выше температуры кипения растворителей; разность между ними, называется температурной депрессией, растёт с увеличением концентрации растворённого вещества и внешнего давления.

  Выпаривание производится за счёт подводимого извне тепла: при температуре ниже 200°C теплоносителем является водяной пар, выше 200°С — высококипящие жидкости (дифенильная смесь, масло) и топочные газы. Обогрев производится через стенку аппарата, а при сильно агрессивных средах — барботажем пузырьков газа сквозь раствор или распылением последнего в струе газа.

  Выпаривание ведут при атмосферном, пониженном или повышенном давлении. В большинстве случаев экономически выгодно работать под давлением выше 0,1 Мн/м2 (1 кгс/см2), так как в этом случае можно использовать вторичный пар для обогрева других аппаратов. При работе с термически нестойкими веществами пользуются вакуум-выпаркой, что позволяет снизить температуру кипения растворов и уменьшить поверхность нагрева (вследствие увеличения разности температур между нагревающими агентами и кипящим раствором). Вакуум в аппаратах создаётся конденсацией вторичного пара и отсасыванием вакуум-насосом несконденсировавшейся паровоздушной смеси.

  Выпаривание используется в химической, пищевой и других отраслях промышленности. Существует более 80 разновидностей выпарных аппаратов с паровым обогревом. В малотоннажных производствах обычно применяют вертикальные и горизонтальные цилиндрические выпарные аппараты с обогревом змеевиками или нагревательными рубашками; в крупнотоннажных производствах — аппараты с внутренними и выносными нагревательными камерами (рис. 1), плёночные аппараты, в которых струя пара увлекает вверх тонкую плёнку раствора, в результате чего создаются благоприятные условия для выпаривания, и аппараты с принудительной циркуляцией (рис. 2). Последние применяют при необходимости предотвратить осаждение солей на поверхности нагрева, а также при упаривании вязких растворов.

  В однокорпусных аппаратах расход греющего пара составляет 1,2—1,25 кг на испарение 1 кг воды. Значительно экономнее многокорпусные выпарные установки, из которых наиболее распространены прямоточные (рис. 3); в них слабый раствор и греющий пар, движущиеся в одном направлении, последовательно поступают в выпарные аппараты. В последнем аппарате, присоединённом к барометрическому конденсатору и вакуум-насосу, создаётся разрежение, вследствие чего давление и температура кипения раствора постепенно понижаются от первого корпуса к последнему; благодаря этому осуществляется переток раствора и его испарение при обогреве вторичными парами. В противоточных установках раствор и греющий пар движутся навстречу друг другу, при параллельном питании слабый раствор подаётся одновременно во все корпуса.

  На практике число корпусов редко бывает больше пяти, так как дальше полезная разность температур становится очень малой. Расход греющего пара на испарение 1 кг выпариваемой воды составляет для трёхкорпусной установки 0,4 кг, а для пятикорпусной 0,25—0,28 кг. Многокорпусные выпарные установки широко применяются в многотоннажных производствах, потребляющих большое количество греющего пара (например, производство сахара).



  Лит.: Касаткин А. Г., Основные процессы и аппараты химической технологии, 7 изд., М., 1961; Гельперин Н. И., Выпарные аппараты, М. — Л., 1947; Кичигин М. А., Костенко Г. Н., Теплообменные аппараты и выпарные установки, М. — Л., 1955; Колач Т. А., Радун Д. В., Выпарные станции, М., 1963; Лунин О. Г., Теплообменные аппараты пищевой промышленности, М., 1967.

  В. Л. Пебалк.

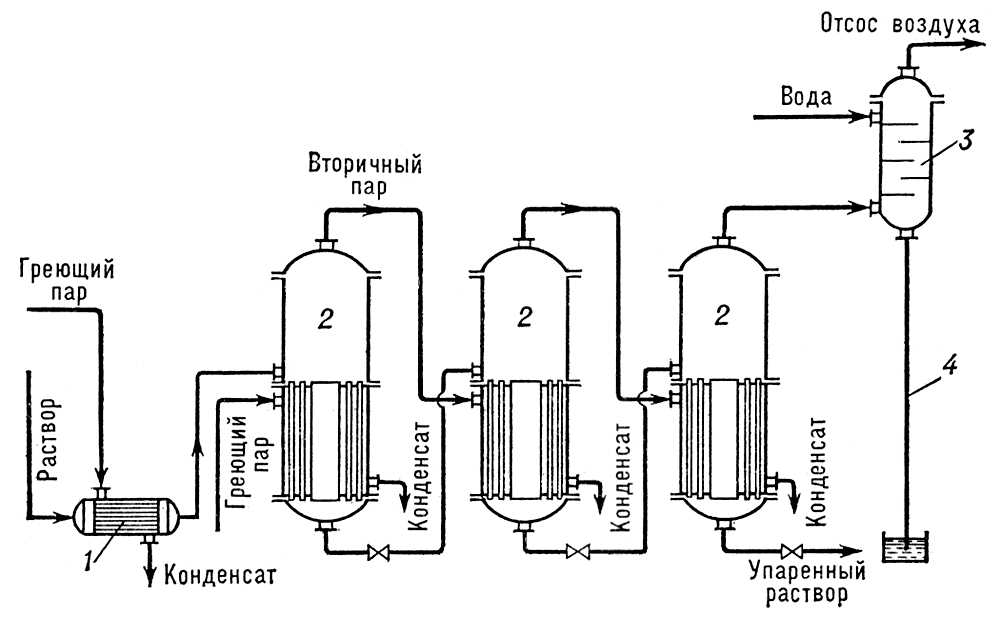

Рис. 3. Схема прямоточной многокорпусной выпарной установки: 1 — подогреватель; 2 — выпарные аппараты; 3 — конденсатор; 4 — барометрическая труба.

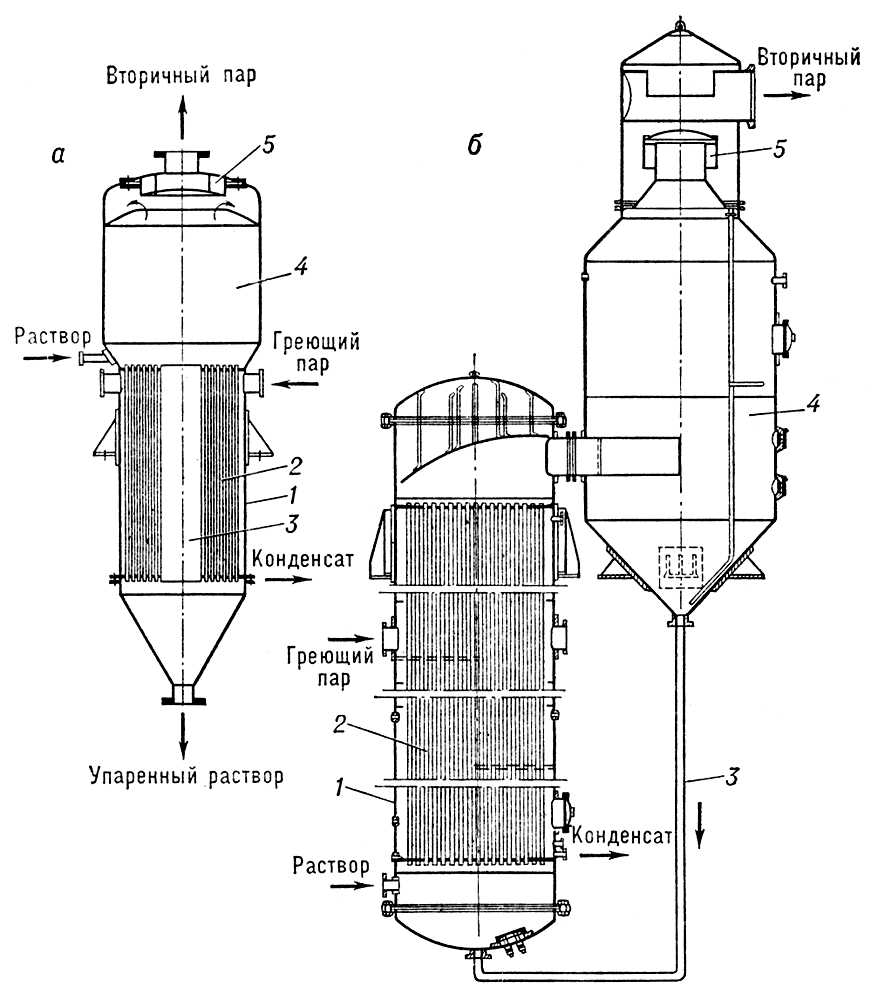

Рис. 1. Выпарные аппараты: а — с центральной циркуляционной трубой; б — с выносной нагревательной камерой; 1 — корпус; 2 — нагревательные трубки; 3 — циркуляционная труба; 4 — сепаратор; 5 — отбойник.

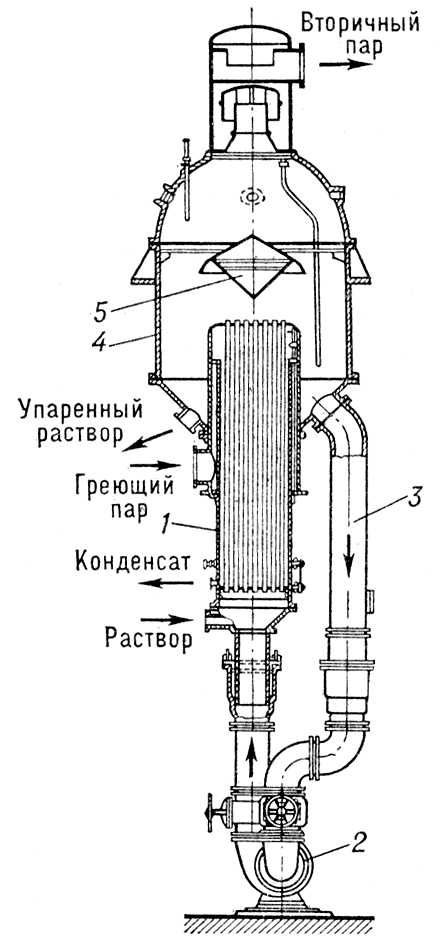

Рис. 2. Выпарной аппарат с принудительной циркуляцией: 1 — корпус; 2 — циркуляционный насос; 3 — циркуляционная труба; 4 — сепаратор; 5 — отбойник.
