Неорганическая
Органическая
Коллоидная
Биологическая
Биохимия
Токсикологическая
Экологическая
Химическая энциклопедия
Советская энциклопедия
Справочник по веществам
Гетероциклы
Теплотехника
Углеводы
Квантовая химия
Моделирование ХТС
Номенклатура
Таблица Менделеева
Неорганические реакции
Органические реакции
Молярные массы
Форматирование формул
Редактор формул
Уравнивание реакций
Электронное строение атомов
Игра «Таблица Менделеева»
Термодинамические свойства
Конвертер величин
Гальванопара
Форум
Лекарства
Фармацевтика
Термины биохимии
Коды загрязняющих веществ
Стандартизация
Каталог предприятий


Полиморфизм (в физике)

Полиморфизм (от греч. polýmorphos — многообразный) в физике, минералогии, химии, способность некоторых веществ существовать в состояниях с различной атомной кристаллической структурой. Каждое из таких состояний (термодинамических фаз), называется полиморфной модификацией, устойчиво при определённых внешних условиях (температуре и давлении). Модификации обозначаются обычно греческими буквами a, b, g и т.д. Различие в структуре обусловливает и различие в свойствах полиморфных модификаций данного вещества. Полиморфизм был открыт в 1798, когда было обнаружено, что СаСО3 может существовать в виде 2 минераловкальцита и арагонита. Полиморфизмом обладают простые вещества (см. Аллотропия), а также неорганические и органические соединения. Так, углерод имеет 2 модификации: кубическую (алмаз) и гексагональную (графит), резко различающиеся по физическим свойствам. Белое олово, имеющее тетрагональную объёмноцентрированную решётку — пластичный металл, а серое олово (низкотемпературная модификация с алмазоподобной тетрагональной решёткой) хрупкий полупроводник. Некоторые соединения, например SiO2, имеют более 2-х полиморфных модификаций. Перестройка кристаллической решётки при полиморфном переходе сводится к сдвигам атомов, изменению типа их упаковки, к поворотам некоторых структурных группировок (например, NH4 и NO3 в разных модификациях NH4NO3). Полиморфизм наблюдается и у жидких кристаллов.

  Полиморфизм является результатом того, что одни и те же атомы и молекулы могут образовывать в пространстве несколько устойчивых решёток. Т. к. любое малое искажение устойчивой решётки связано с увеличением её энергии, то существующие структурные состояния соответствуют энергетическим минимумам различной глубины (см. рис.). При Т = 0 К, наиболее вероятна a-модификация, которой отвечает глубокий минимум. При Т > 0 К термодинамическое состояние решётки определяется её свободной энергией U = Е - TS, включающей в себя наряду с энергией Е энтропийную часть TS (S — энтропия), связанную с тепловыми колебаниями кристаллической решётки. Имеющая меньшую энергию более прочная (a-решётка менее восприимчива к возбуждению колебаний и характеризуется более пологой зависимостью U (T). Кривые Ua(T) и Ub(T) пересекаются при некоторой температуре T0. Ниже T0 более стабильна a-фаза, выше — b-фаза, T0температура равновесия a- и b-фаз. При нагреве a-модификация выше T0 она превращается в b. При дальнейшем повышении температуры (b-модификация может стать менее стабильной, чем g-модификация, которая, в свою очередь, затем превращается в d-модификацию до тех пор, пока температура не превысит температуру плавления кристалла.

  Каждая модификация устойчива в определённой области температуры, давления, а также др. внешних условий. Фазовые диаграммы равновесия определяют области устойчивости полиморфных модификаций (см. Диаграмма состояния). Теоретический расчёт фазовых диаграмм основан на вычислении термодинамических характеристик, а также энергии и спектра колебаний кристаллической решётки для различных полиморфных модификаций. Например, расчёт диаграммы состояния С позволил установить, что область возникновения структуры алмаза лежит при давлениях ~50 кбар, что облегчило путь к синтезу алмазов.

  Переход менее стабильной модификации в более стабильную связан с преодолением энергетического барьера, который существенно меньше, если превращение происходит постепенно, путём зарождения и последующего роста в ней областей новой фазы. Барьер преодолевается за счёт тепловых флуктуаций; поэтому, если вероятность флуктуаций мала, менее устойчивая фаза может длительное время существовать в метастабильном состоянии. Например, алмаз, метастабильный при атмосферном давлении и комнатной температуре, может существовать неограниченно долго, не превращаясь в стабильный в этих условиях графит. В других веществах, наоборот, различные модификации легко переходят друг в друга при изменении температуры и др. Поскольку превращение проходит через стадию сосуществования исходной и образующейся фаз, между фазами возникает упругое взаимодействие, влияющее на развитие превращения. Эти взаимодействия особенно проявляются при мартенситных превращениях.

  Частный случай полиморфизмаполитипизм, который наблюдается в некоторых кристаллах со слоистой структурой. Политипные модификации построены из одинаковых слоев или слоистых «пакетов» атомов и различаются способом и периодичностью наложения таких пакетов. Политипные модификации наблюдаются у глинистых минералов, карбида кремния и др.



  Лит.: Верма А. Рам., Кришна П., Полиморфизм и политипизм в кристаллах, [пер. с англ.], М., 1969; Бокий Г. Б., Кристаллохимия, 3 изд., М., 1971.

  А. Л. Ройтбурд.

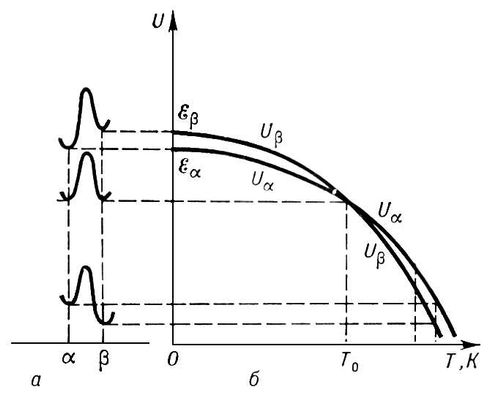

а — изменение свободной энергии U кристалла при изменении взаимного расположения атомов, минимумы соответствуют двум устойчивым модификациям a и b; б — зависимость U от температуры.



     © ХиМиК.ру




Реклама   Обратная связь   Дизайн
